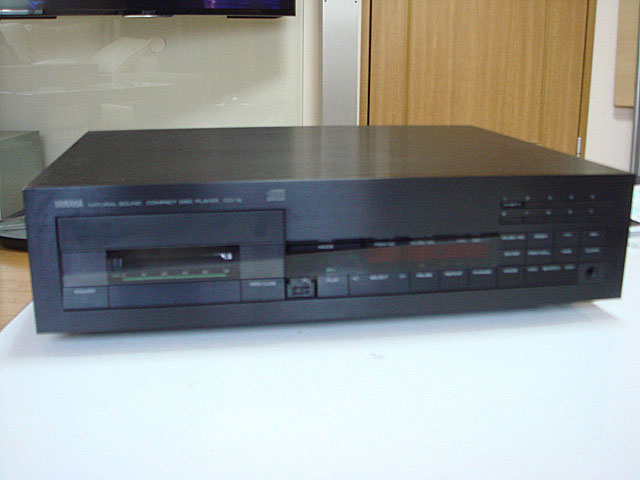

ヤフオクを眺めていたらYAMAHA CD-1aジャンクが555円でスタートしていました。

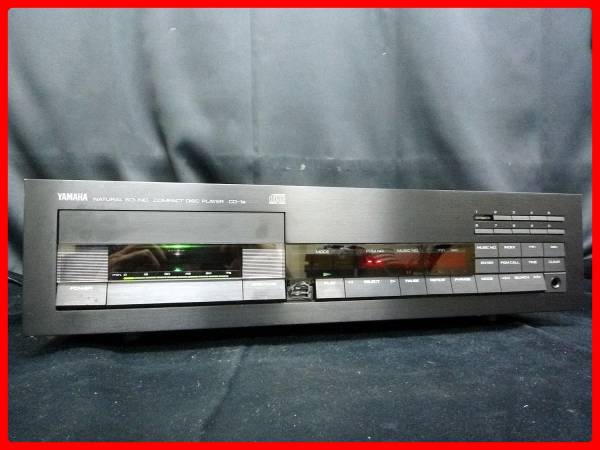

■ヤマハのCDプレイヤー【CD-1a】の出品です。
■出品前に動作確認したところ通電はしましたがトレーが開閉しませんでした。
■ボタン類の反応はディスプレイで確認しました。
■ボタンが2ヶ所欠損しています。
■中古品になります。キズや汚れなどがあります。
■本体のみの出品です。元箱、取説などは付属しません。
現在保管しているCD-1aの部品取りにと入札してみましたが気がついてら9,100で落札。後になってかなり後悔しました。

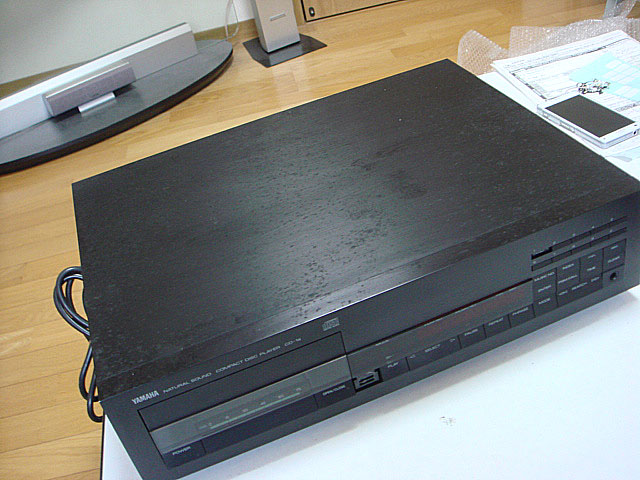

送られてきて開封しましがた状態は確かに汚れキズもありましがた内部の状態はそれほど悪くありませんでした。


確かにOPEN/CLOSE押してもイジェクトしません。

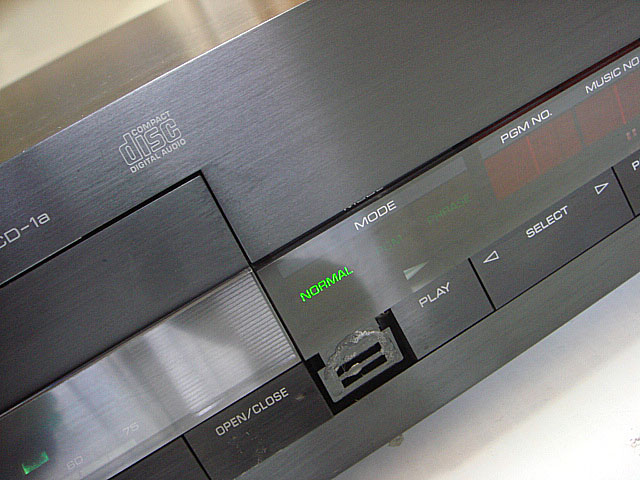

STOPとテンキーの1がない状態。

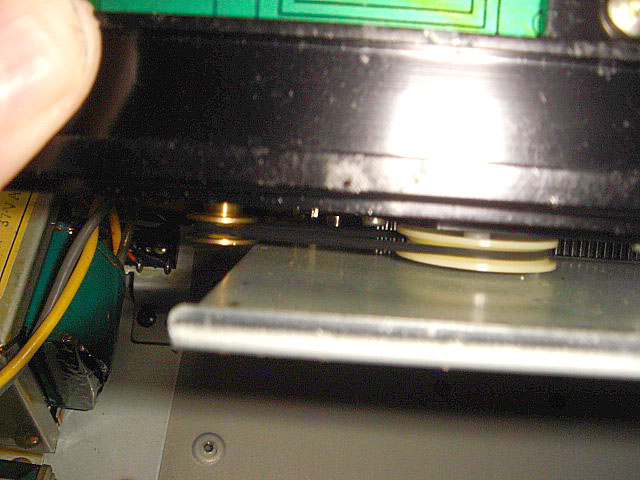

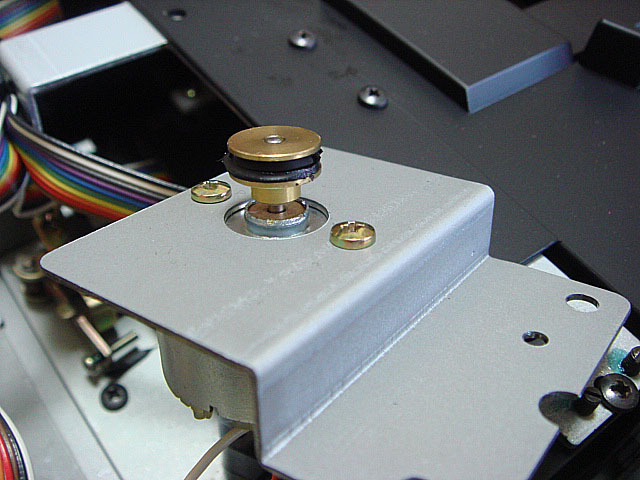

内部を開けてイジェクト用のモーターを取り出すとよくあるベルトの劣化が。

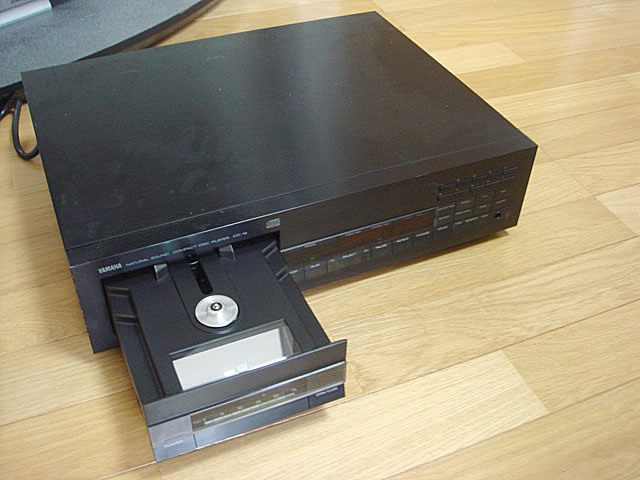

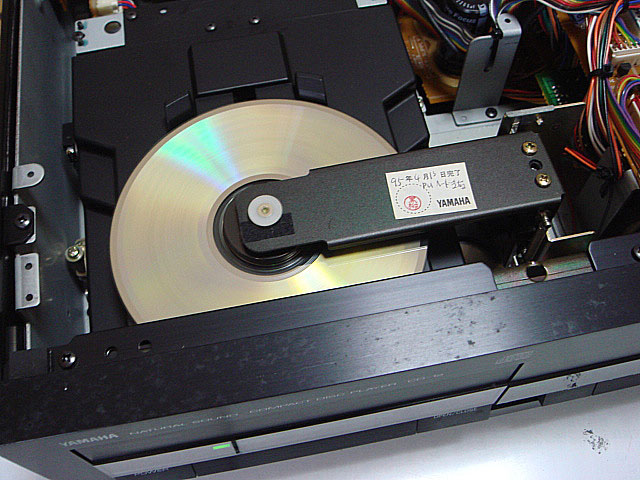

手動でトレイが引き出せたのでCDを入れてみる。 運が良かったのか、ピックアップは生きていてディスクを認識。


若干音飛びしますがCD1枚まともに再生しました。

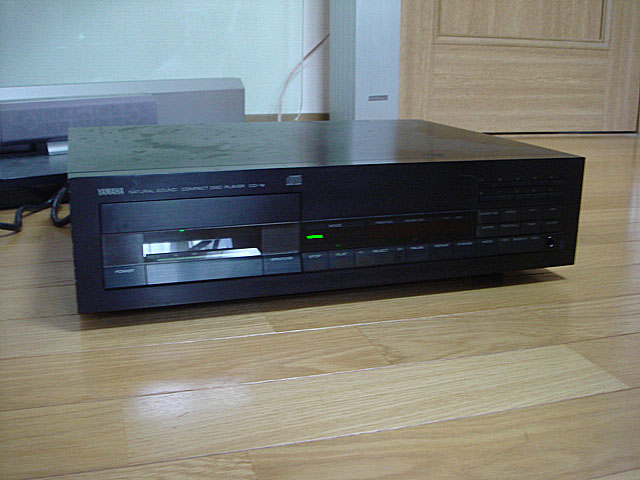

これはもしかすると復活できるかもしれない為、何年か前に部品取り用に買ったピックアップ不良のCD-1を実家に探しに行ってきました。


写真以上にボロボロです。ピックアップは既にダメですが、イジェクトは生きているのとボタンがまともに残っています。

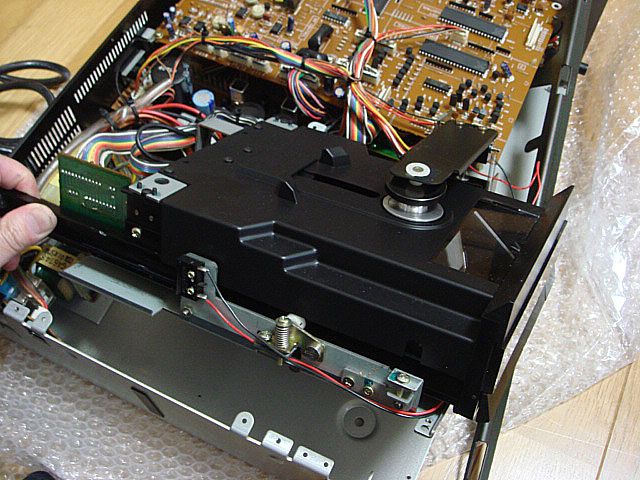

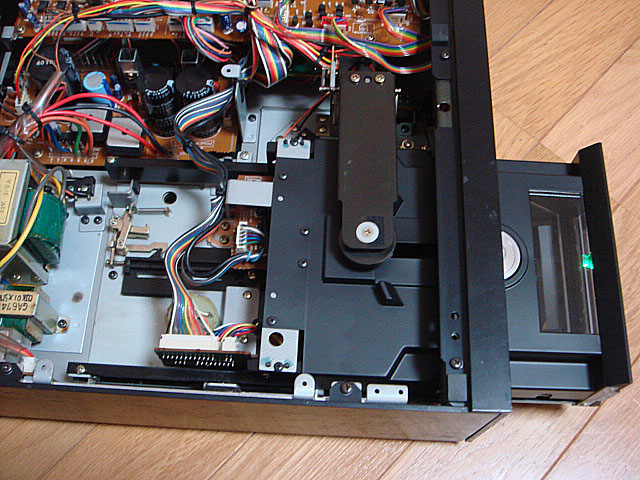

この機体はトレー部とピックアップ部が一体となっているので、丸ごと取り外さないといけない感じ。

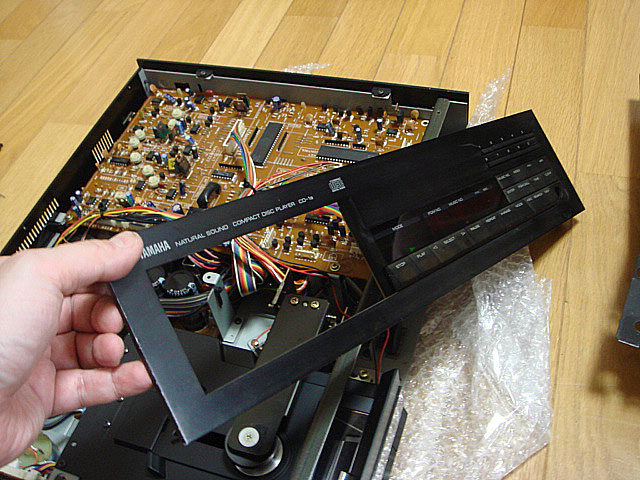

天板を外して、フロントパネルも外します。

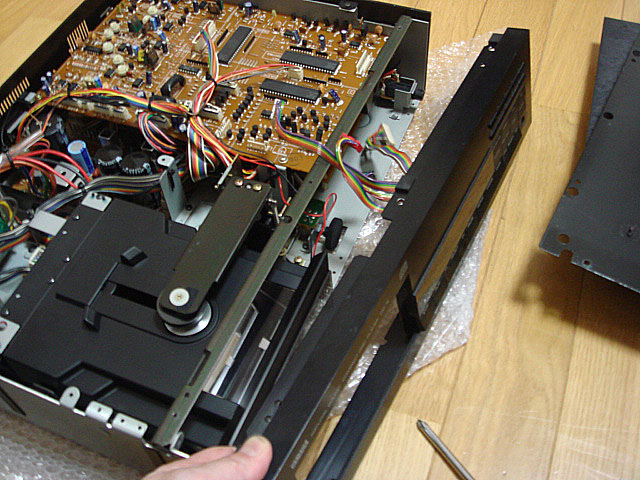

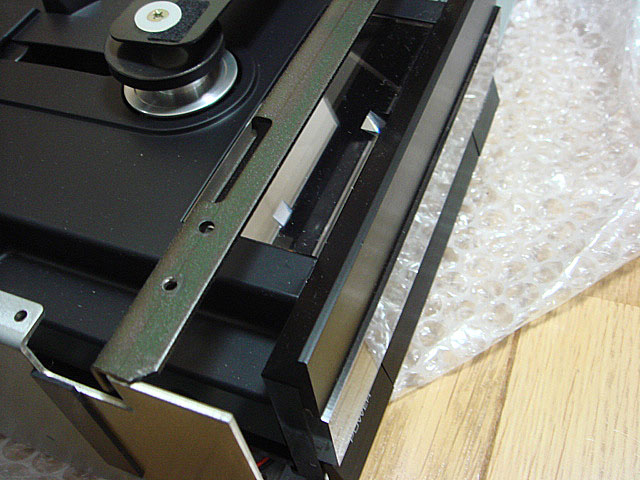

フロント部のフレームも外していきます。

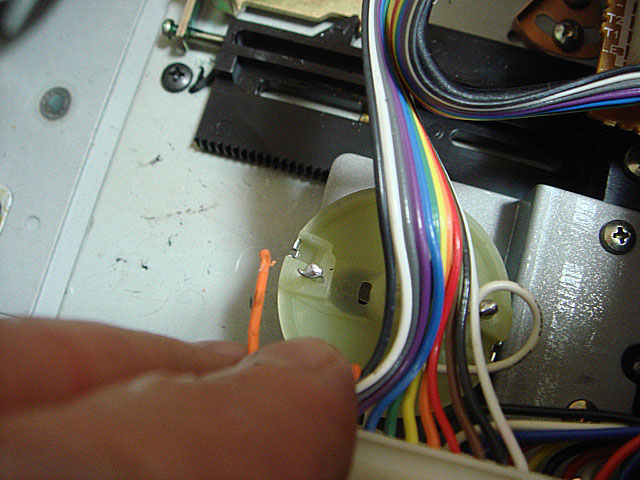

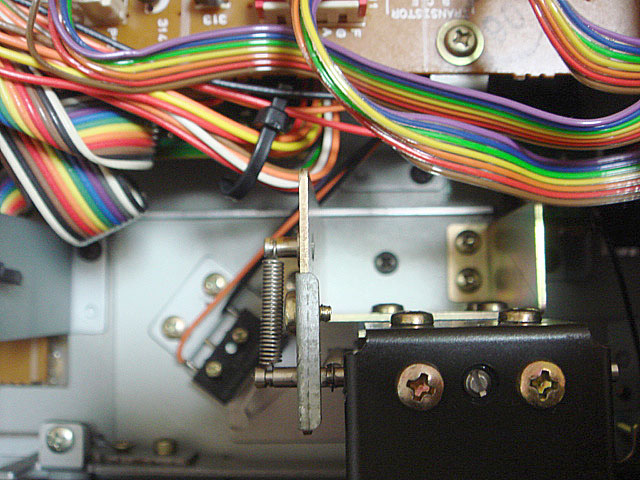

これでドライブ部が外れました。後で後悔しましが、この状態ではディスク認識用のスイッチの線を付けたまま外したので断線していまった。(2枚目の左側)

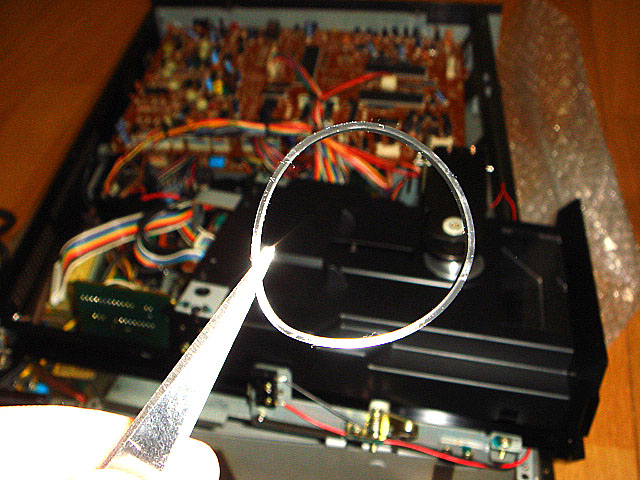

部品取り機も同様にバラしてみると幸い角ベルトはいい状態で残っていたので取り外す。


角ベルトで折径50mm位。 393


モーターも断線していたので再半田。

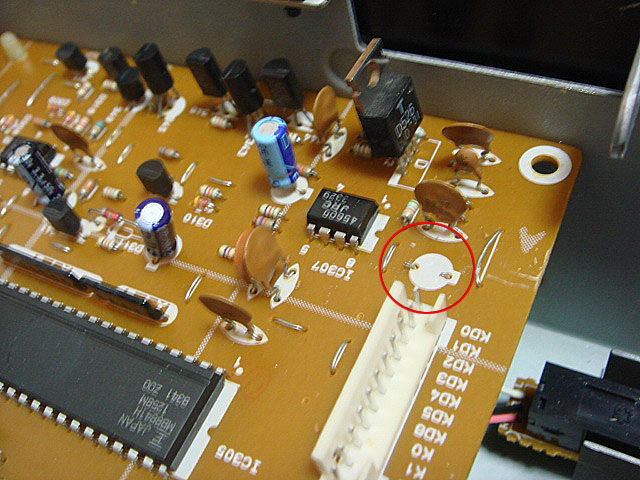

更にコントロール基板のコンデンサが1つ欠けている。コンデンサ入れ替えるのめんどくさかったので部品取り機のコントロール基板ごと交換してみましたが、いままでCD認識していたのが認識すらしなくなるような状態。気を取り直して半田を取り除いて、同等コンデンサと交換。ドライブのレール部にグリスを塗り直す。

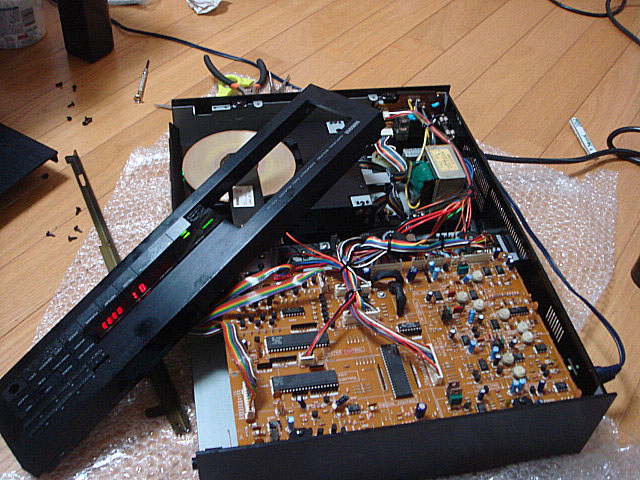

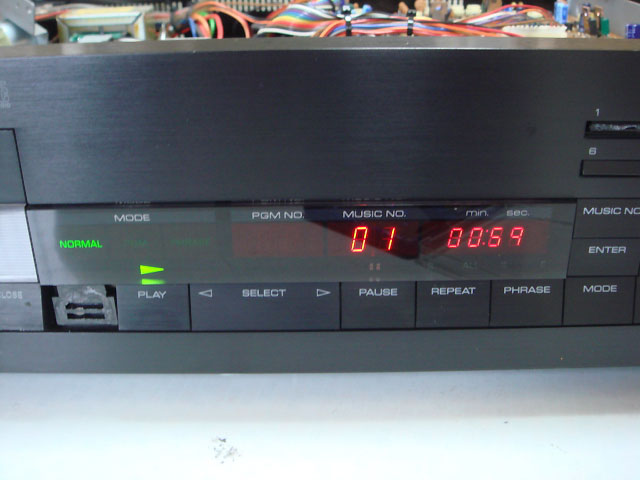

ここで操作パネルを接続しイジェクト、ディスク再生、サーチ等の機能チェック。基本的な動作はどうも問題ないらしい。10時頃から始め、実家に行ったりしながら作業していたら既に夕方5時をまわっていました。この後、スイッチの交換と組み立ての報告をまた書きます。
