シャープ X1(CZ-800C)  3台目ホワイト 1982年 メンテナンス編

スポンサーリンク
Sharp(MZ,X1,X68000)

シャープのX1初号機のホワイト版です。特に初号機は3色のカラーバリエーションがあり一番売れた(有名)カラーはイメージカラーのレッドでおそらくホワイトが一番不人気だったと思います。



数年前にジャンク品(起動不可)で購入して放置状態でしたが連休が取れたので開封してみました。

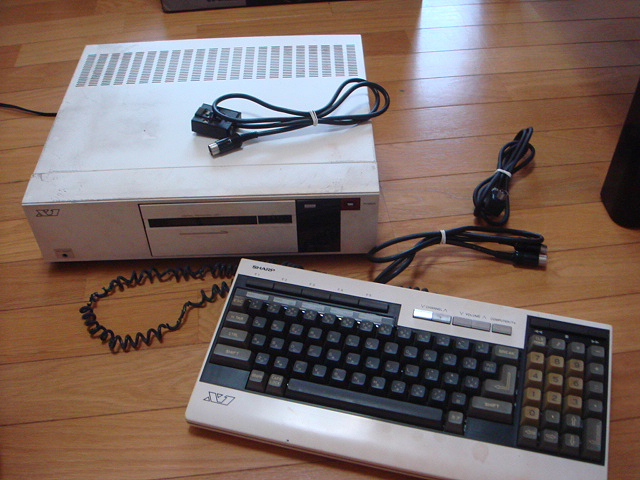

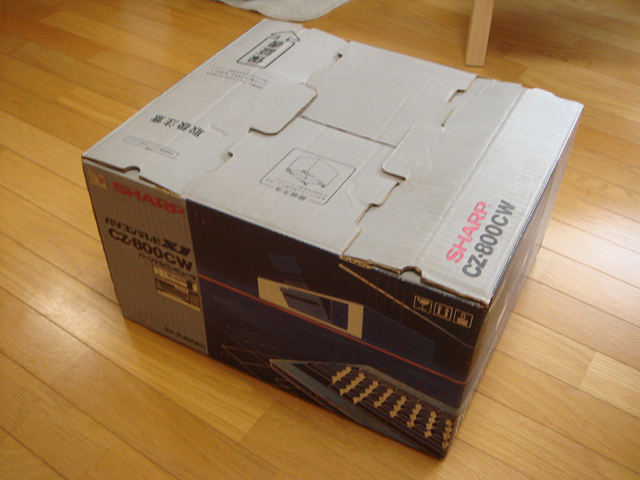

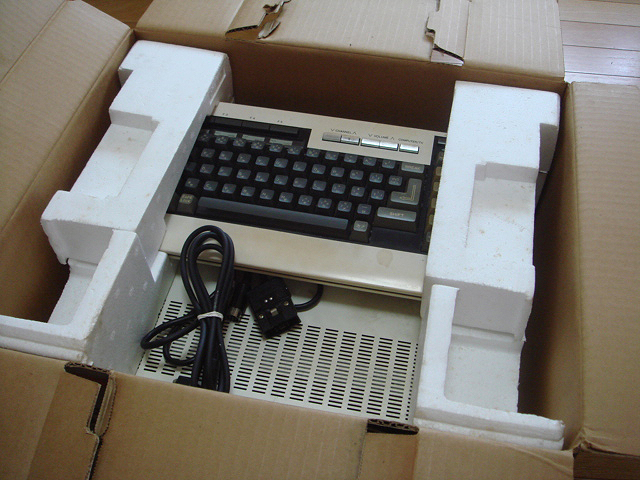

しっかりと梱包されている状態です。8pinRGBケーブルとコントロールケーブル(テレビ用)、アンテナケーブルがいっしょにありました。

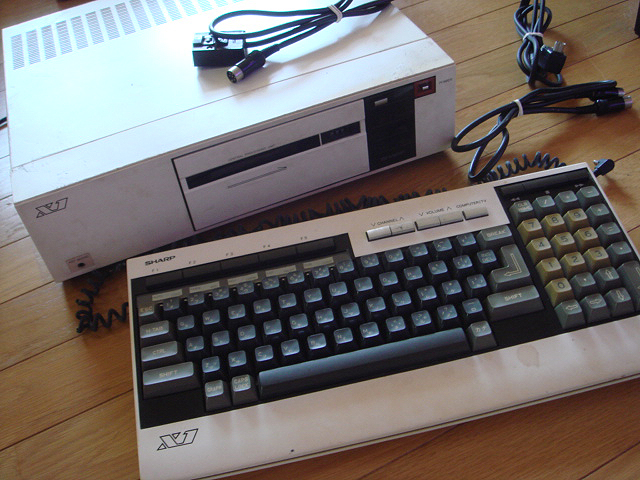

が本体、キーボードとも黄ばみが進んでいる状態。定番のキーボードケーブルはボロボロ状態。

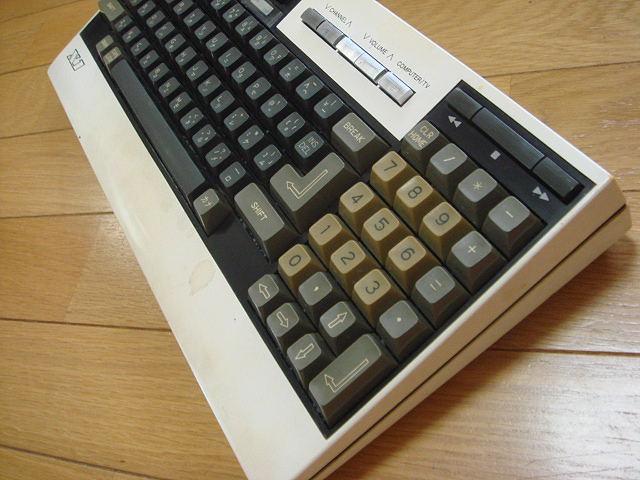

キーボード。黄ばみもありますがスイッチ系も動くか微妙な感じの状態でした。

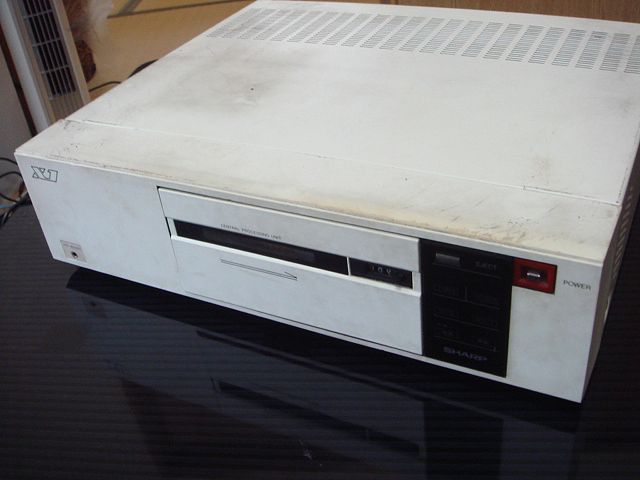

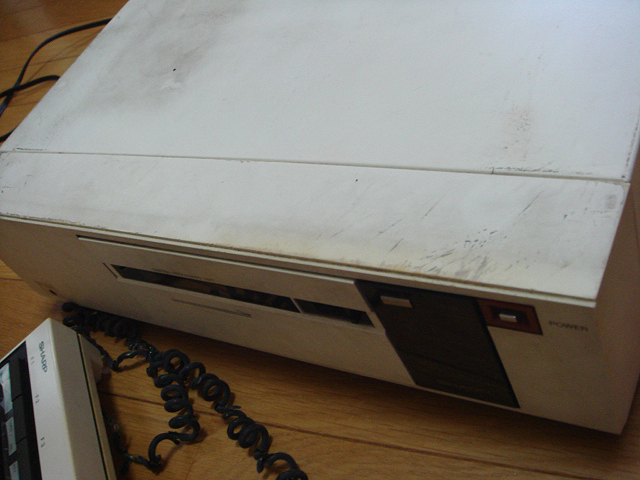

本体外観も結構酷い状態。


ホワイト色は珍しいのでとりあえず起動可能か分解してみました。

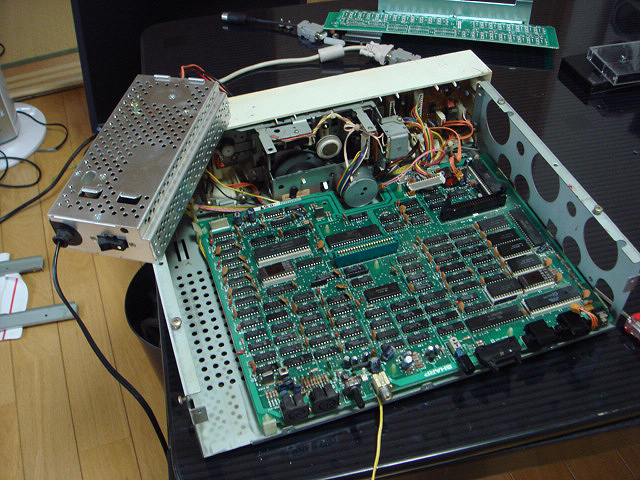

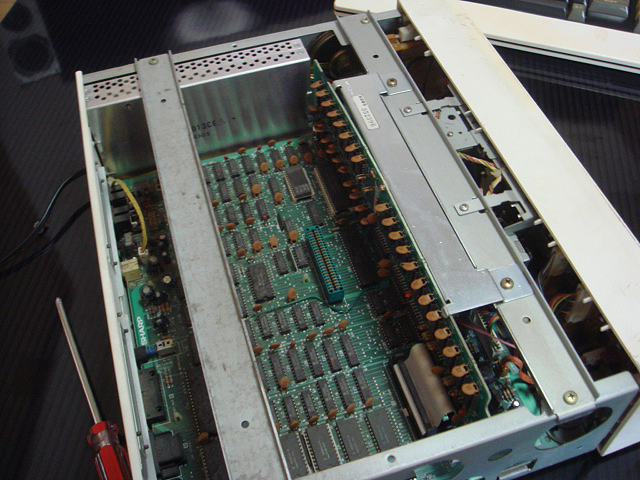

内部も良い状態ではなさそうでした。G-RAMボードは刺さっています。

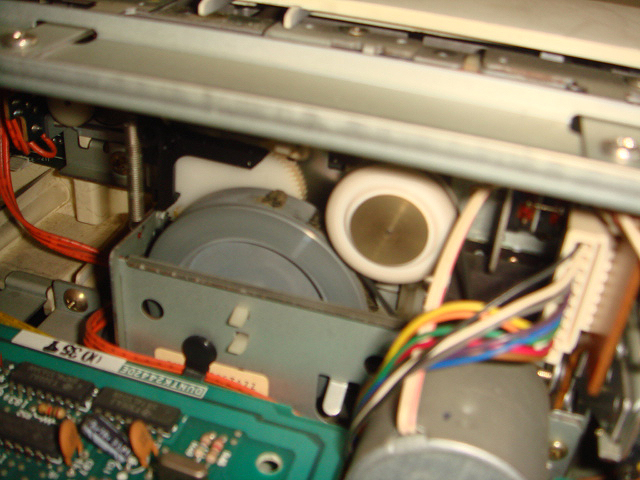

カセットデッキ部は当然のごとくゴムベルトは劣化した状態。


電源は生きているようで、イジェクトもリレーをリレーを洗浄(無水アルコール、接点賦活剤)したら動き始めました。

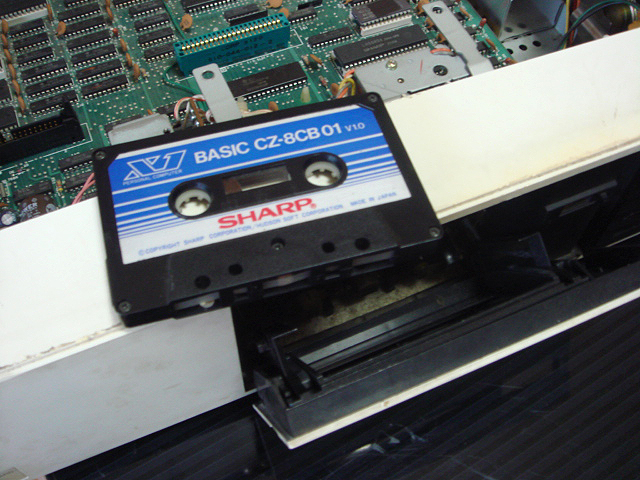

中からX1-BASIC(CZ-8CB01)が出てきました。使えるか微妙ですが

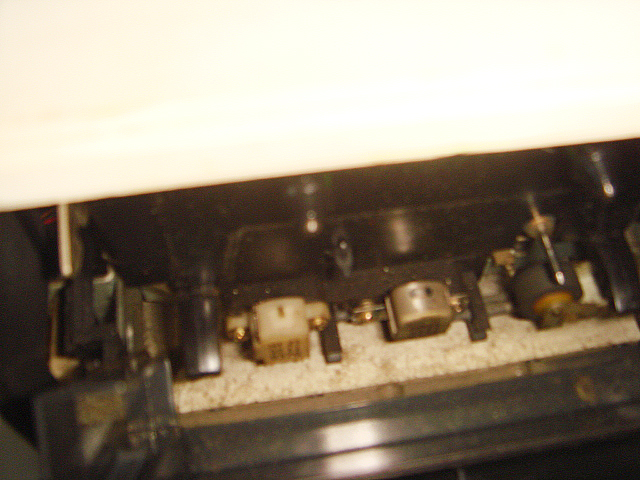

ヘッドもなかり汚れています。クリーナか磨かないと。


カセットユニットの修理、マザーボードの洗浄を行う為にコネクター類を外していきます。

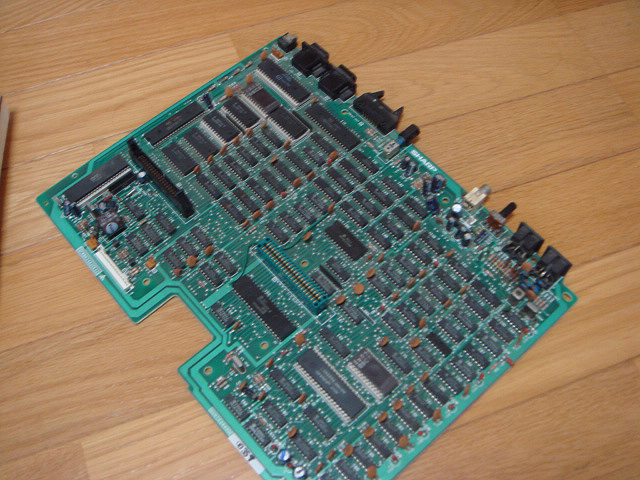

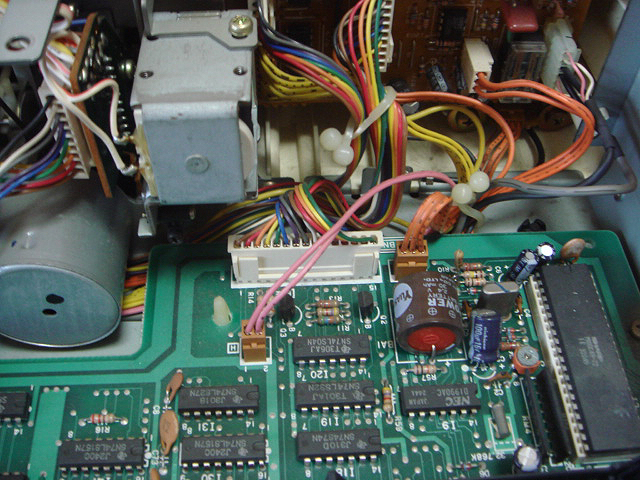

X1は解体するのにかなり手間がかかります。マザーボードとG-RAMボードが外れました。洗浄後に半田の劣化部があれば修復していきます。

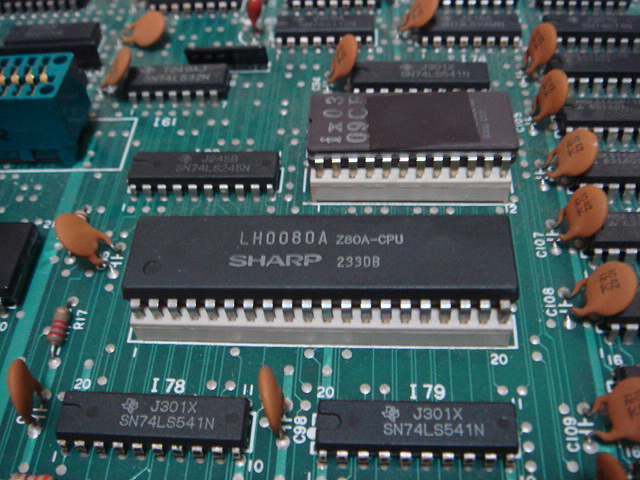

CPUは当時の主流だったザイログ社のZ-80A(8bit)。

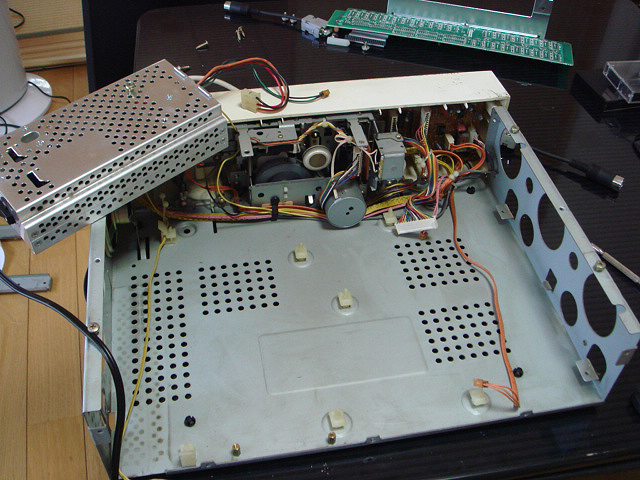

マザーボードが外した後は電源ユニットを外します。

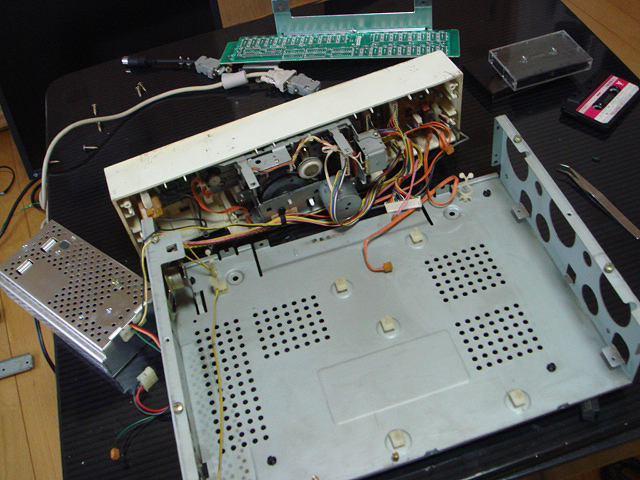

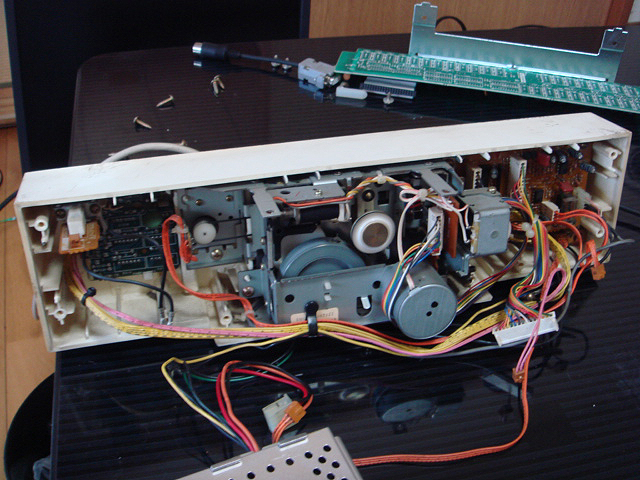

最後に正面のカセットデッキ部を外していきます。

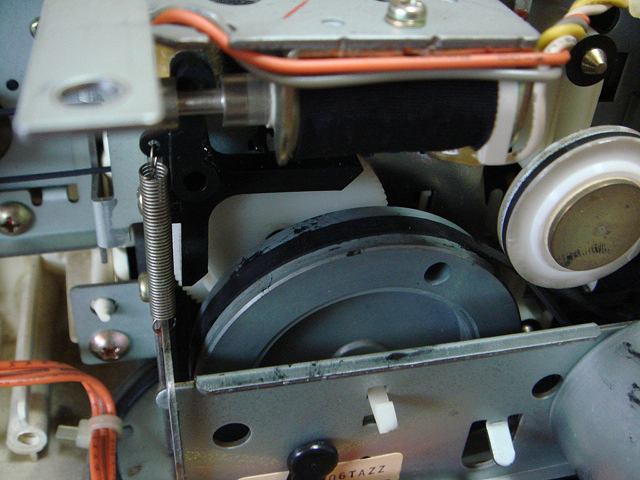

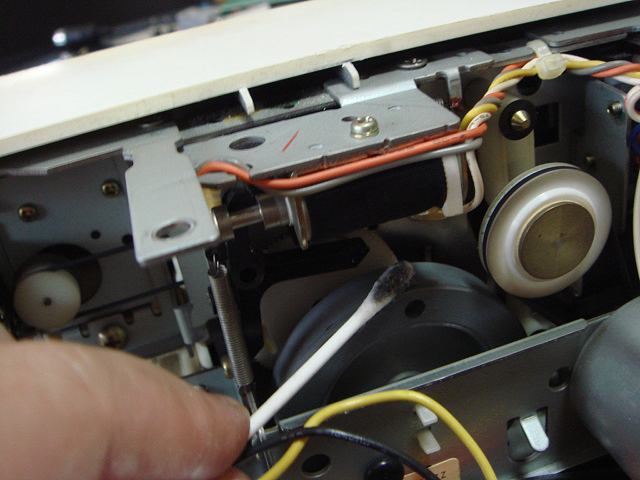

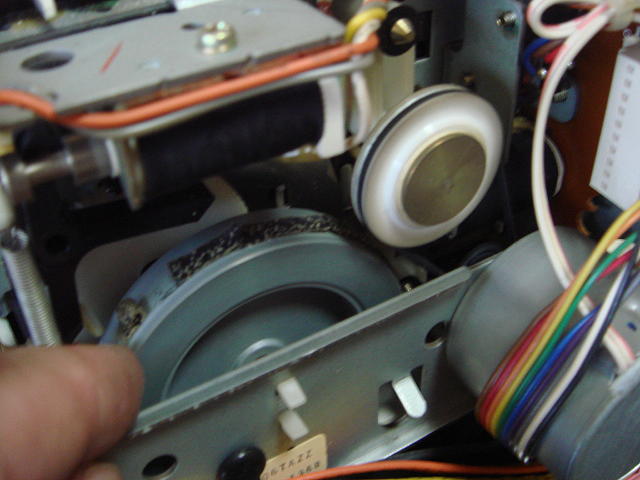

ドラムにはゴムベルトの残骸が付着した状態。消毒用アルコールと綿棒できれいに剥がしていきます。

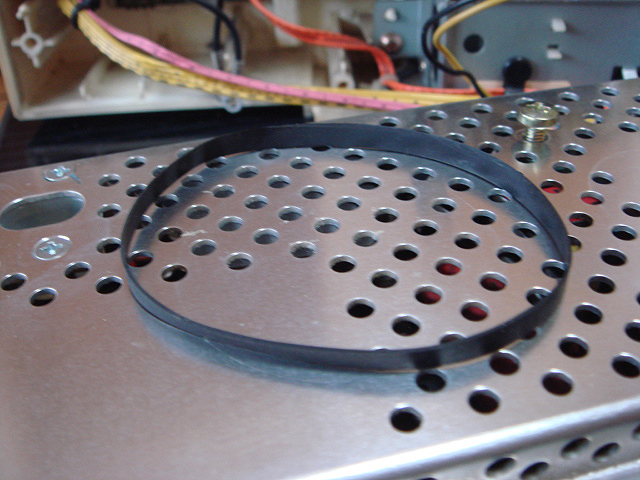

ゴムベルトを作成します。


ドラム部は完成しましたがモーターが動かない。


X1のデッキ部は部品取り用があったのでそこからモーターのみ移植。

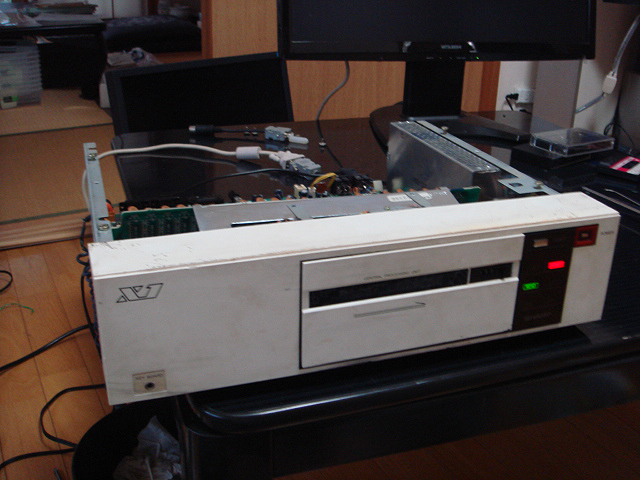

洗浄したマザーを装着し、電源ユニットも装着。


G-RAMボードを最後に刺して電源を入れています。


起動しました。

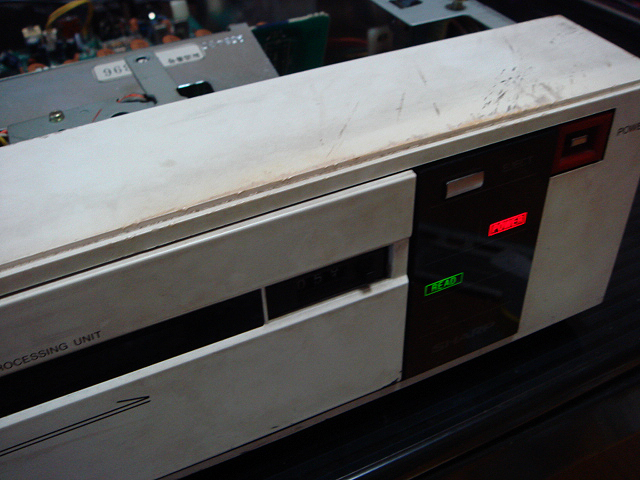

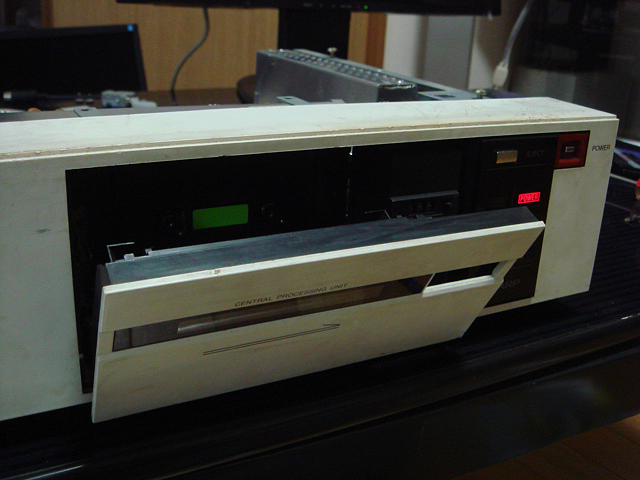

カセットデッキも自動イジェクトしカセット挿入を促してきます。

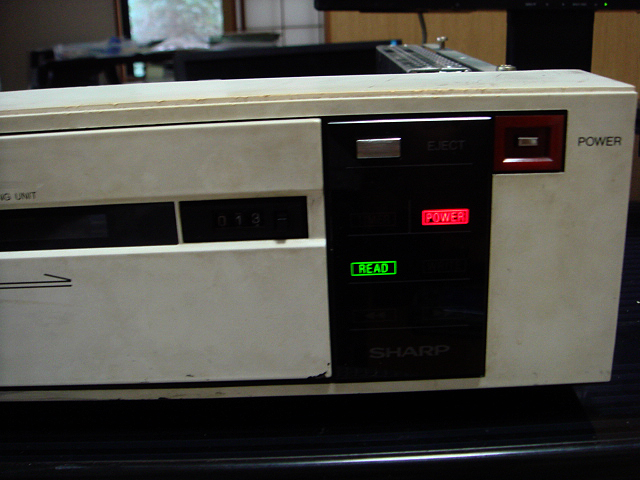

もともと入っていたBASIC(CZ-8CB01)を入れてみるとローディングを始めました。

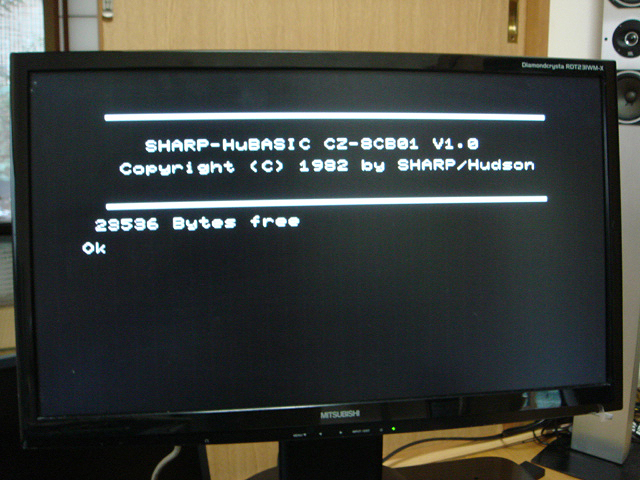

X1-BASICが起動。しかしキーボードはケーブルボロボロで反応しないのでこれ以上本日は進めません。明日以降にキーボードケーブルの作成とスイッチ洗浄、本体のホワイトニングを進めていこうかと思います。
