Sharp X1_CZ-800C (Sharp) 1982年 ベルト交換編

Sharp(MZ,X1,X68000)

Sharp X1_CZ-800C (Sharp) 1982年 ベルト交換編

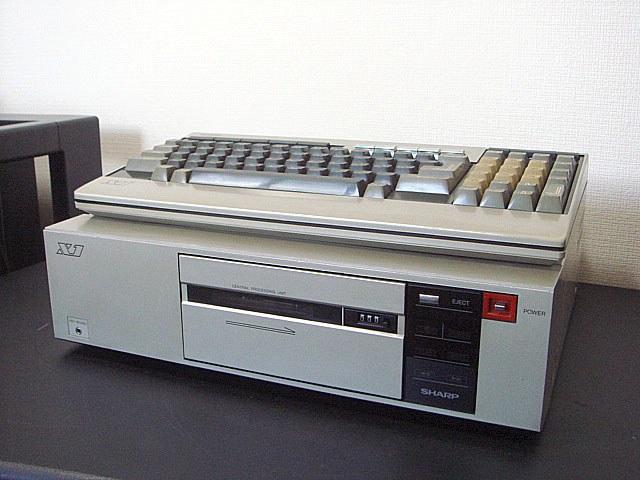

X1の初代機。何年も放置したままだったせいかのか、カセットデッキのベルトが切れている模様。本機のベルト交換はマザーボードも外さなければいけないので手間がかかります。

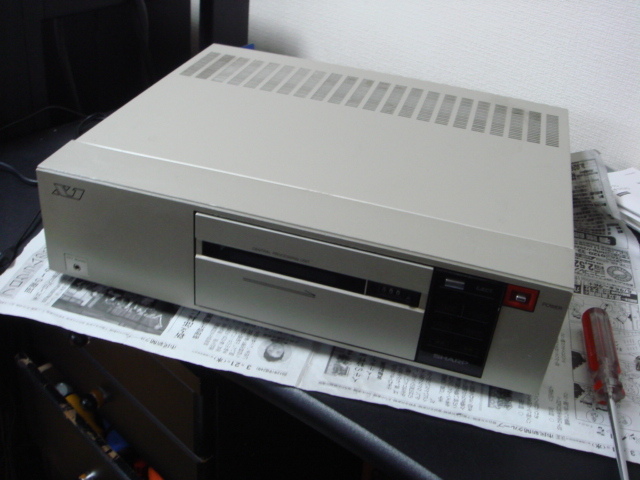

フロントパネルを外すには7つのネジを全て外すとボンネットが外れます。

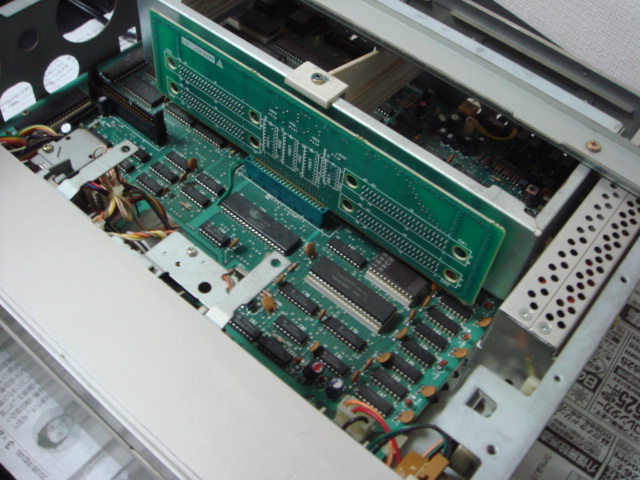

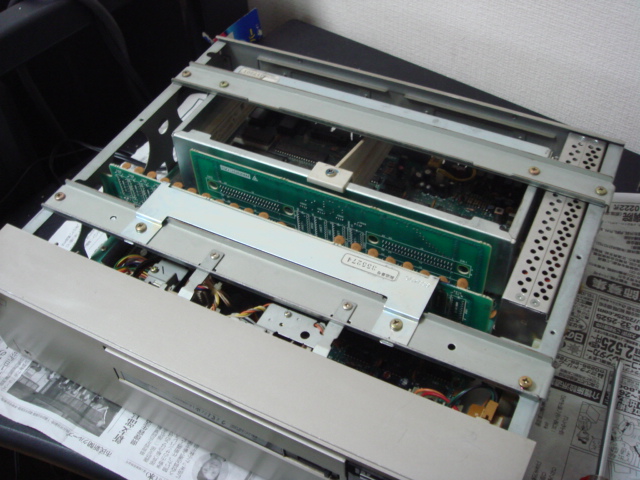

手前に増設してあるオプションのグラフィックRAMボードを取り外します。

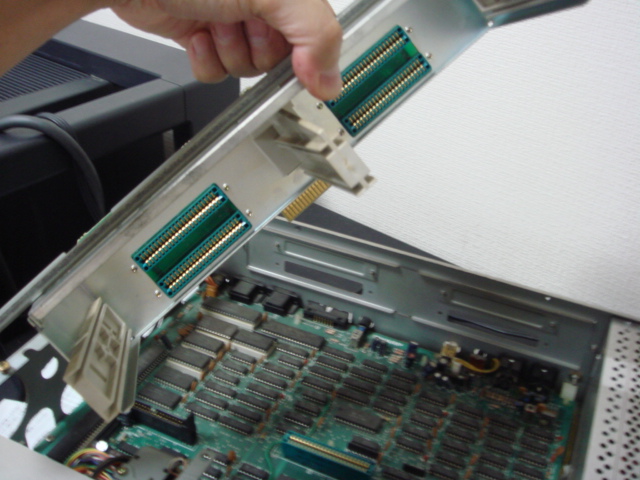

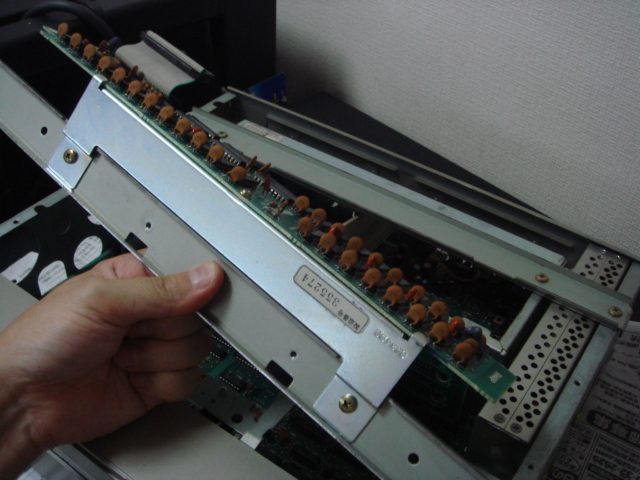

奥のインターフェースボードも外します。

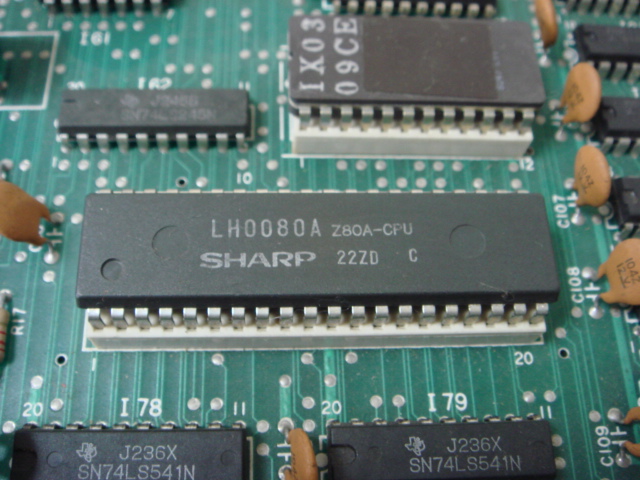

CPUのZ80A(4MHz)です。当時は標準的なスペック。

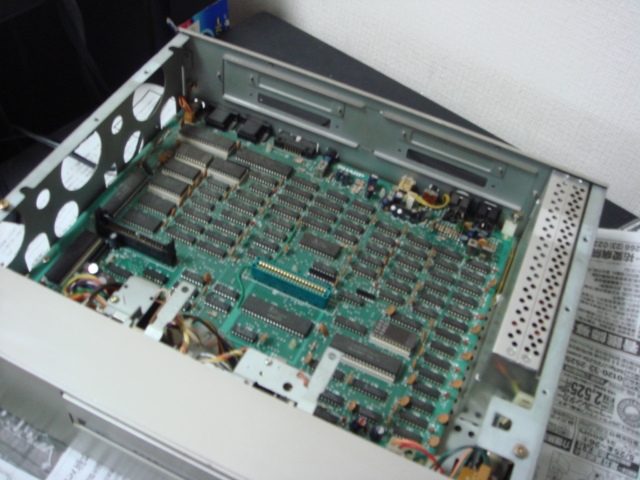

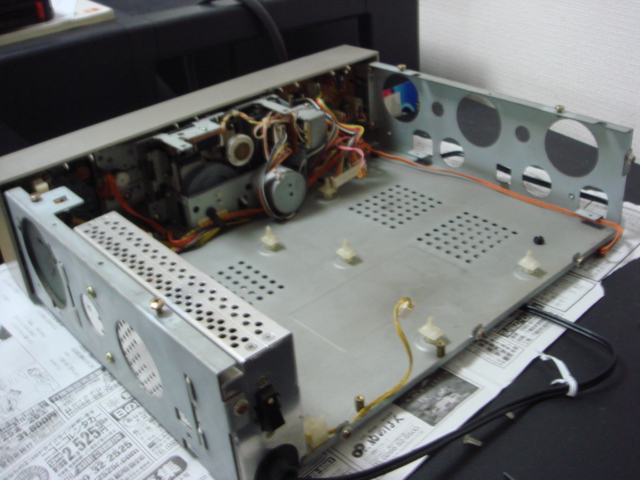

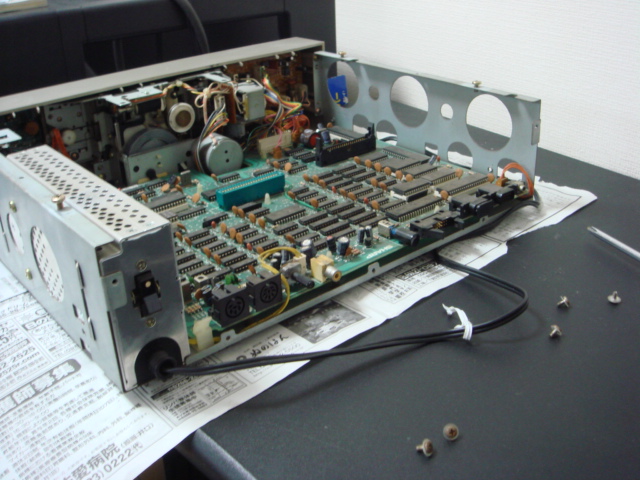

全て外した状態。

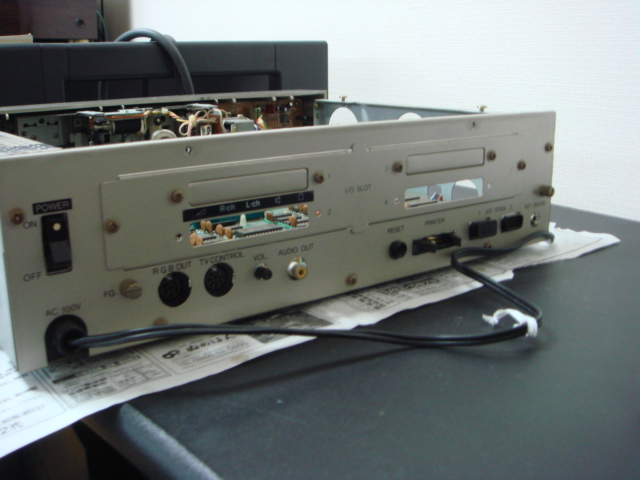

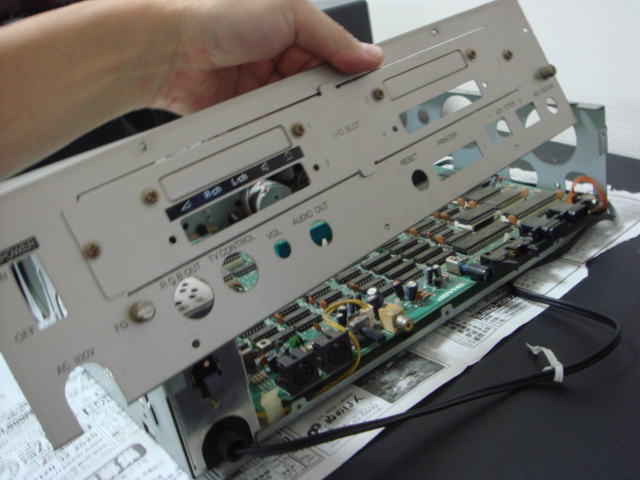

背部の各種インターフェイス類。パネルも外してしまいます。

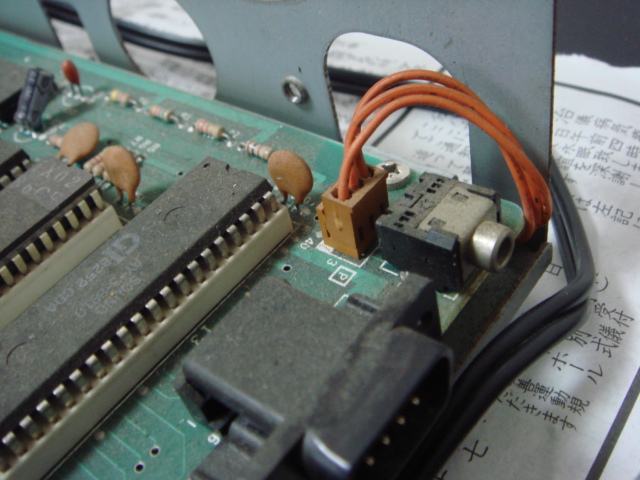

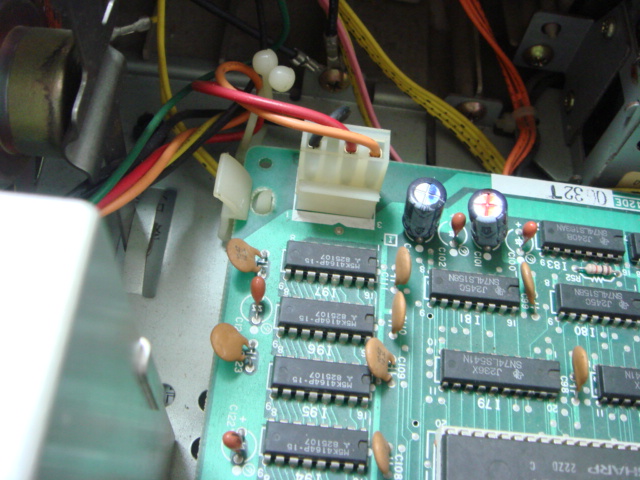

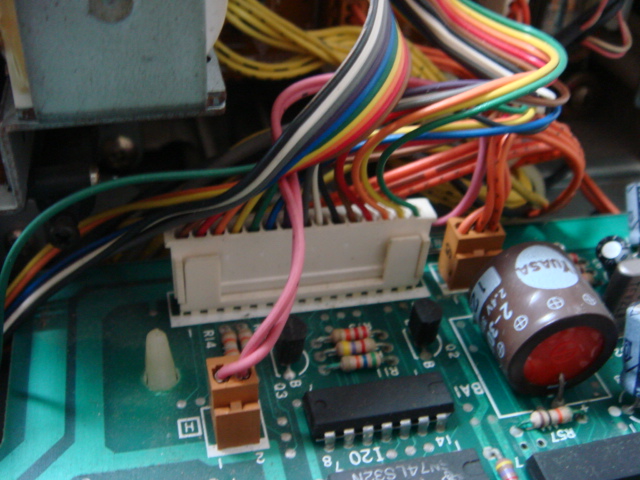

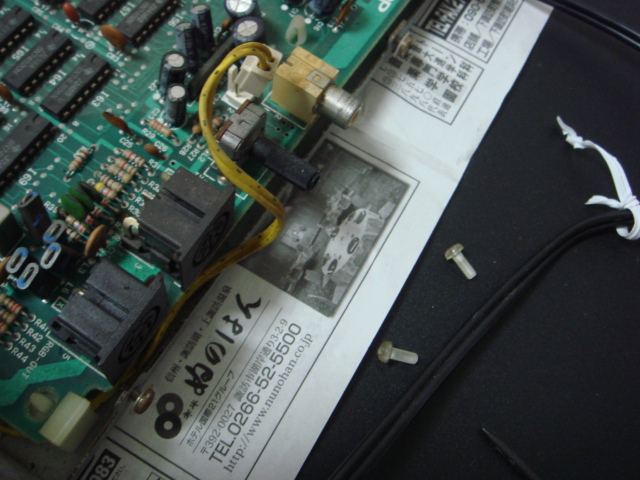

マザーボードのコネクター類を全て外していきます。

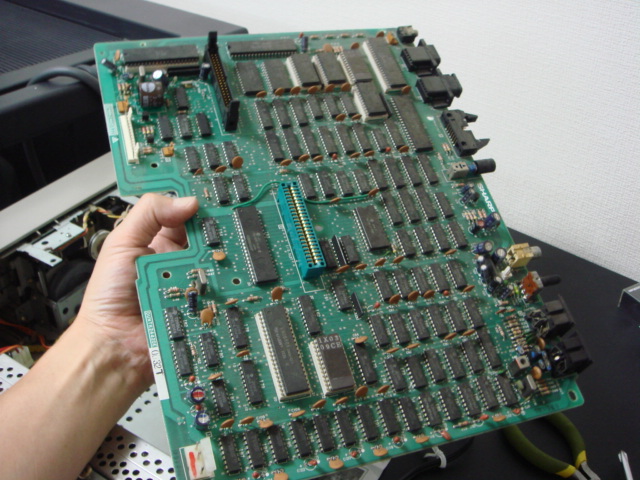

マザーボードが外れました。

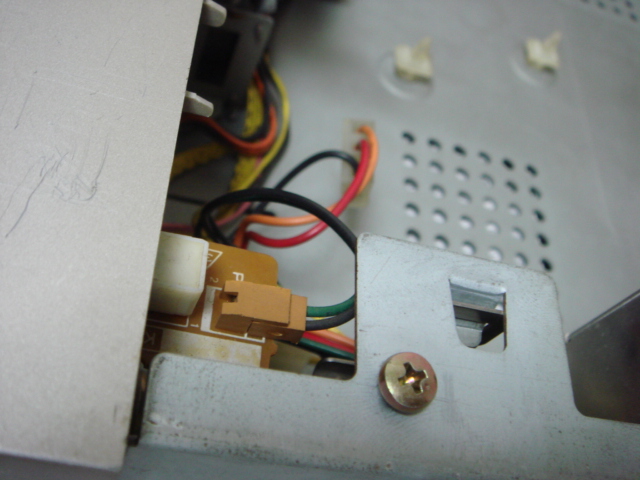

次に電源を外します。

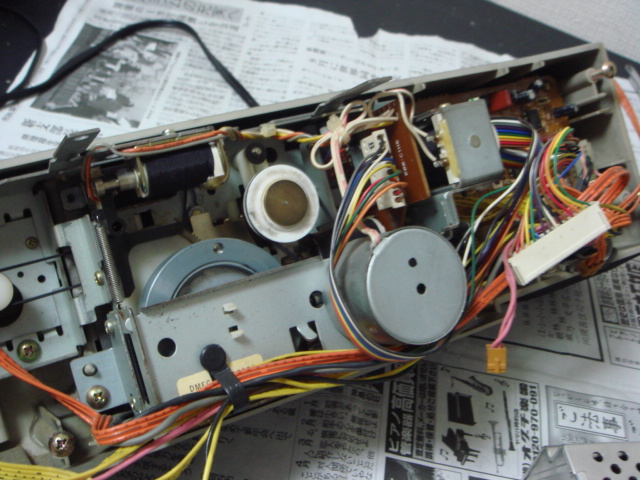

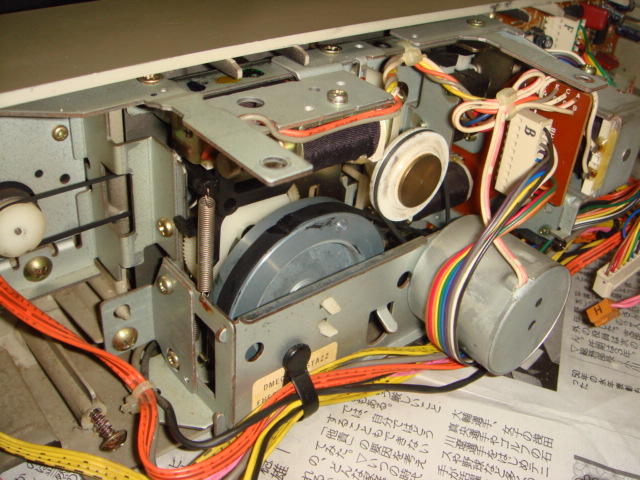

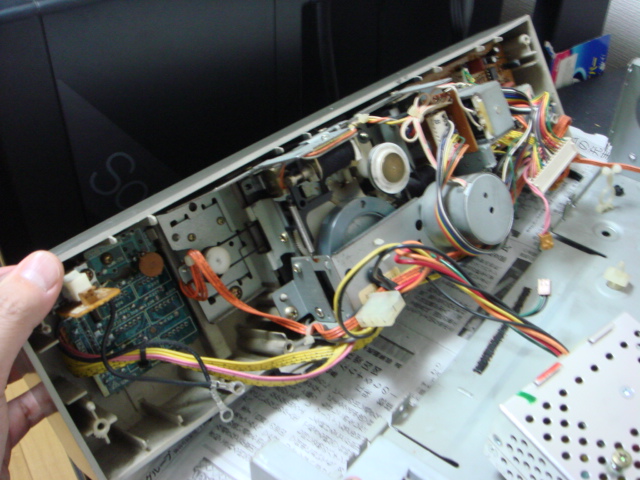

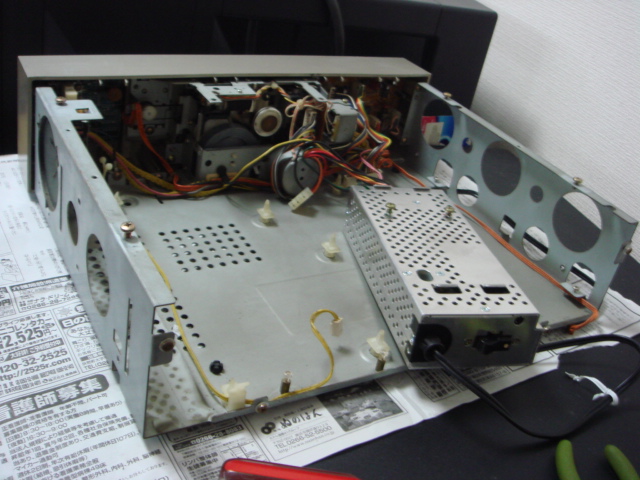

デッキ部です。


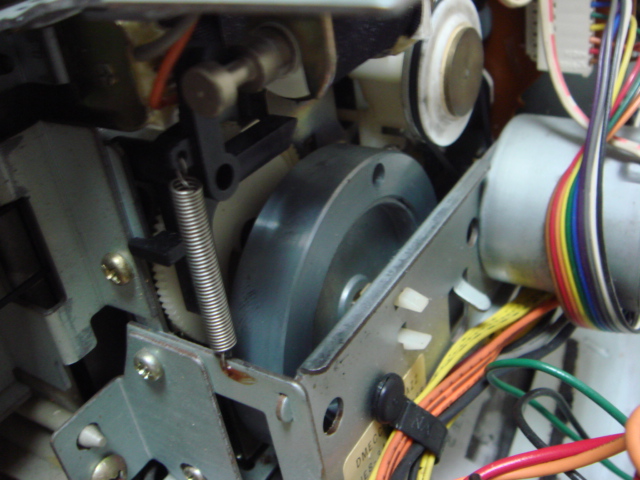

平ベルと見つからないのでおそらく切れている模様。

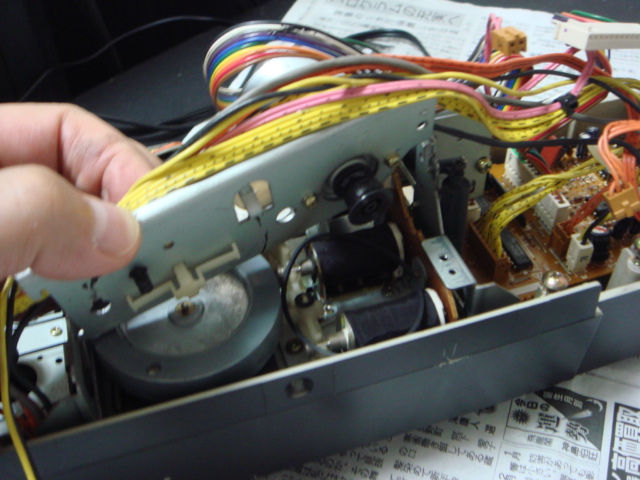

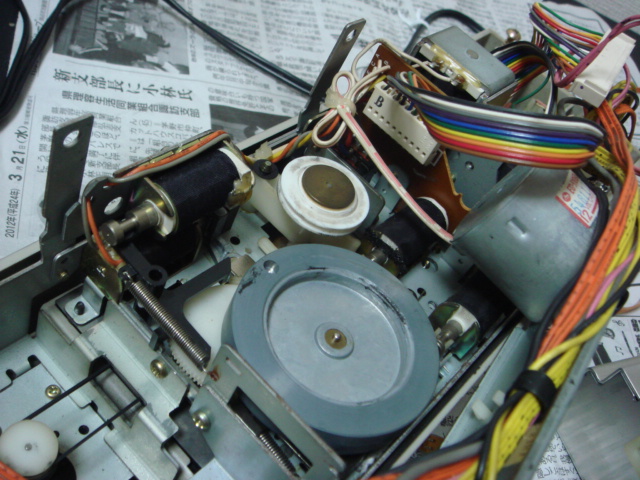

内部を開けてみます。

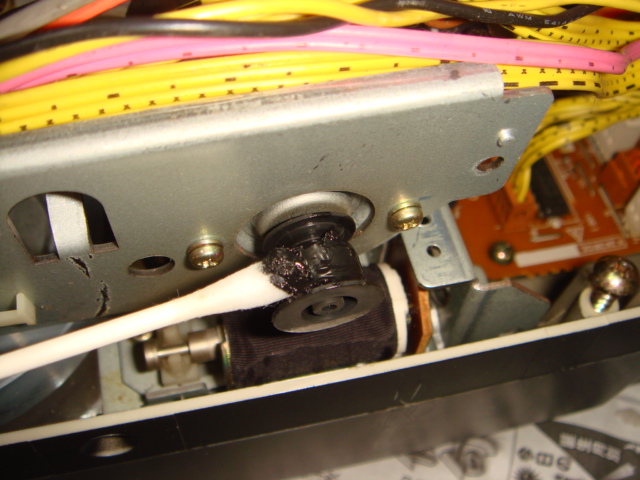

やはりベトベト状態。

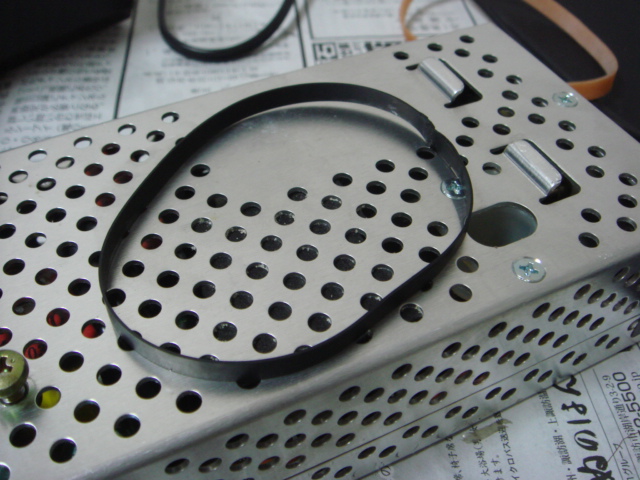

消エタできれいに拭き取って平ベルトを装着します。 折幅 111mm(φ70)


これでデッキ部が復活しました。


稼働チェック。とりあえず動きました。


後は元に戻すだけでなんとか完成。次回は起動させてみます。
