MZ Series
MZ-80Series
 1970年代後半から1980年代前半にかけてシャープが開発・販売した8ビットマイクロコンピュータ(パーソナルコンピュータ)。
 70年後半から80年代にかけてNECのPC-8001、日立のベーシックマスターとならんで初期の国産マイコン御三家と言われていました。
 当時のシャープのPCはオールインワン設計とクリーンコンピューター思想が特徴でした。オールインワン設計は キーボード、ディスプレイ(小型CRT)、データレコーダー(カセットデッキ)が一体となった筐体設計が特徴的でした。本体、ディスプレイ、記録装置(カセットデッキ)を個別に用意する必要もなく、特に一体型のメリットとして記録装置(カセットデッキ)はデーター転送速度が1200ボー(1200bit/秒)と他社(600ボー)と比較しても高速でした。

Sharp MZ-80

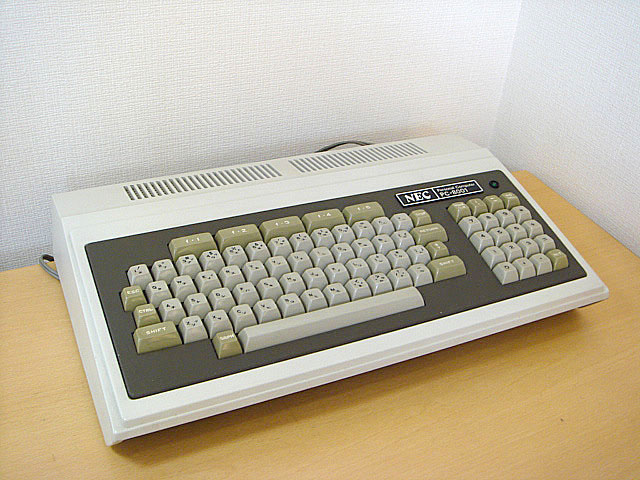

NEC-PC-8001

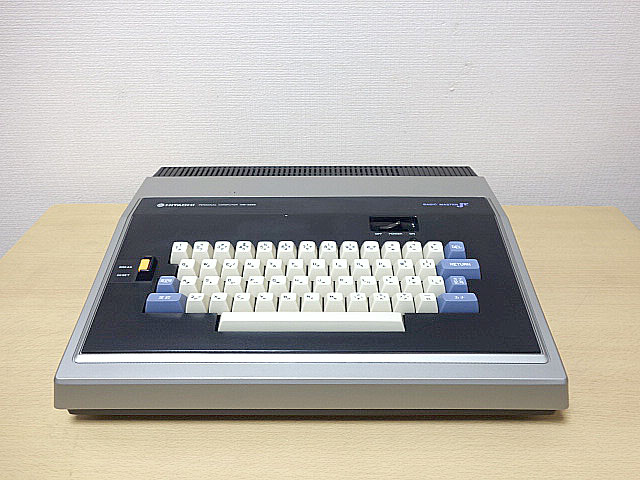

HITACHI BASICMaster

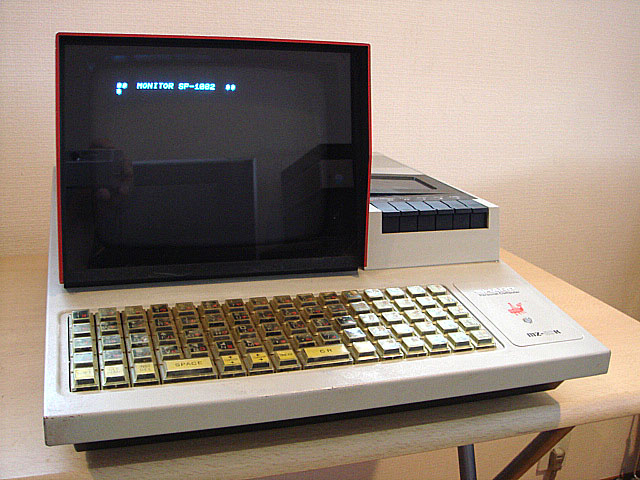

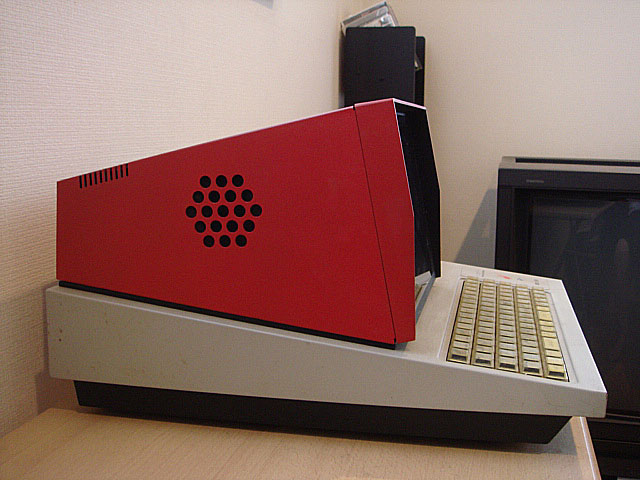

MZ-80K 1978年
MZ-80シリーズ最初のモデルMZ-80Kは,完成品として販売された他のPCとは異なり,セミキットの形をとっていました。これは,マザーボードやキーボード,ディスプレイなど部品ごとのパーツをユーザーで組み立てるという仕様のセミキット型でした。
現在の自作PCと同様に自分のマシンを自分の手で組み立てるという楽しみがありました。
 MZ-80Kの独自性は,オールインワンとクリーンコンピュータという2つのコンセプトにより作り出されたPCでした。
 スペック的にはCPUは2MHz動作のZ80。メモリはROMが4KB,RAMが20KB(最大48KB)。
 ディスプレイは10インチのモノクロCRTで,8×8ドットのキャラクタを40×25文字表示可能。外部記憶装置はカセットデッキが装備されていました。

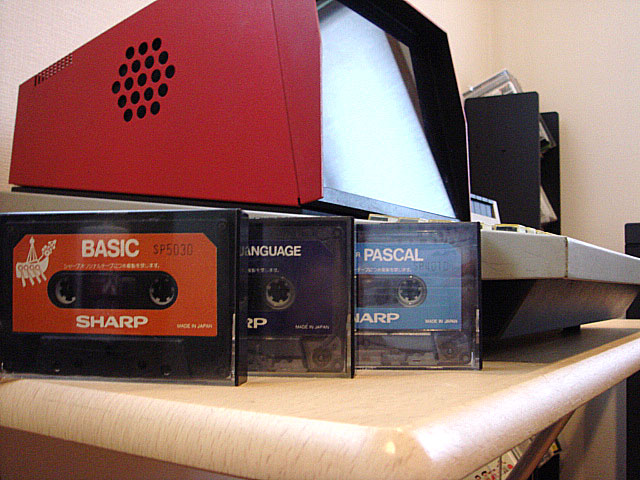

 本体のROMにはIPL(Initial Program Loader)などの最小限のプログラムしか内蔵せず,BASIC言語などはカセットテープから読み込んで使用します。
標準でシャープ製のBASICが付属するほPASCAL、FORTRANやCOBOLや機械語モニタなどが供給されていました。
MZ-80の最大の弱点は表示系がキャラクターのみでグラフィックが使えない点でした。それを補うために,200種類を超えるキャラクタグラフィックが用意されていました。キートップには日~土,時,分,秒,円といった漢字や,キャラクタパターンの一部が印刷されていました。
 キャラクタグラフィックを利用した使い方としてMZ-80は画面表示用のメモリを$D000番地~に割り当てている。そこでキーボードを使って画面の左上からキャラクタコードでプログラムを書いて,モニタから“GOTOSD000”とすることで,プログラミングと実行ができた。

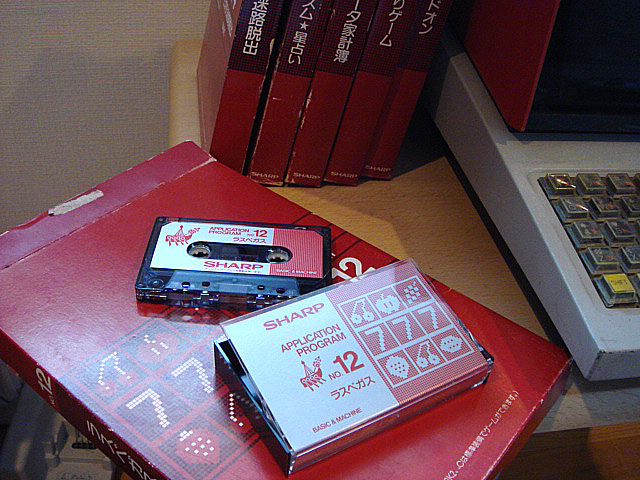

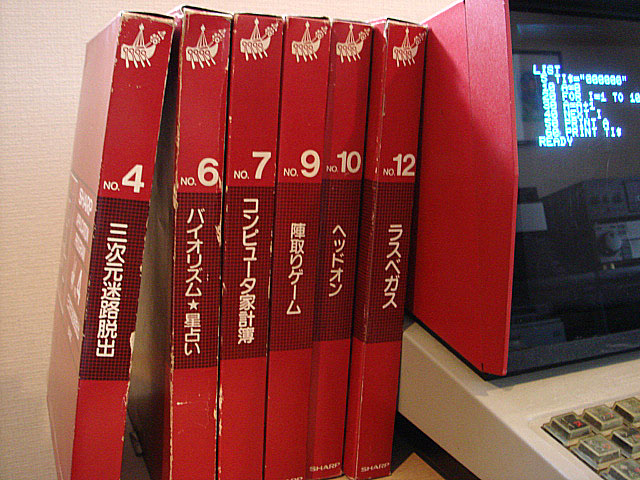

またシャープはBASICなどの言語だけではなく、当時はまだ、ゲーム等もアプリケーションも少なく自社でアプリケーションライブラリー作成し提供していました。
本体はセミキットで19万8000円という価格でディスプレイや外部記憶装置まで一式は比較的安価でNECのPC-8001で同様な仕様を揃えると1.5倍程度が必要でした。
その後MZシリーズは
・RAMを32KBに拡張した完成品のMZ-80K2
・グリーンディスプレイとタイプライタ状のキーボードを搭載したMZ-80C
・コストダウンで価格を抑え、MZシリーズ10周年突破記念モデルのMZ-80E
・MZ80Kと互換を維持しながら新しく設計されたMZ-1200
などのバリエーションを増やしていきました。

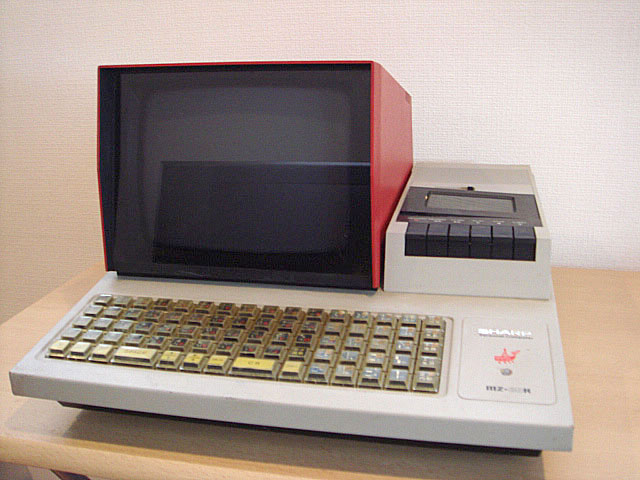

セミキットだったMZ-80シリーズの初号機

私が初めて購入(買ってもらった)したマイコン

グリーンディスプレイを搭載した当時のフラッグシップ

MZ-80K2E 1981年

MZシリーズ10周年突破記念モデル。

MZ-1200 1983年

MZ-80Kから引き継がれたMZ80系の最後のオールインワンMZ

MZ-80B,2000 Series
 MZ-80シリーズの最大の弱点は表示系がキャラクターのみでグラフィックが使えない点でした。当時のライバルだったNEC-PC-8001は貧弱ながらも160×100pxのグラフィック機能を持ち合わせたいました。MZ-80のハードウェア仕様ではこの問題を解決できなかったようで、新たにハードウェア構成を一新したMZ-80Bが発売され、その後にMZ-2000シリーズへと進化していきました。当時のライバルはNECはPC-8801、富士通はFM-8、日立はベーシックマスターレベル3があり、東芝はパソピア、ソニーはSMC-70など各社様々の特徴を持ったPCが登場した時期でした。

MZ-80B
シルバーフレームの筐体から未来が見えた。
 1981年、先代のMZ-80Kシリーズが築き上げたホビーPCとしての地位をさらに高め、ビジネスユースまでを視野に入れた「究極のMZ」として登場しましたのがMZ-80Bでした。
 当時のパソコン(マイコン)は、家庭に置かれることを意識して、親しみやすいプラスチックの質感や、ベージュ系の色が主流でした。 しかし、MZ-80Bが纏ったシルバーはそれらとは一線を画していました。工場や研究所にある精密な測定器や大型計算機を彷彿とさせる、冷徹でストイックな色味だったのです。

メモリ空間64kをまるまる解放したクリーンコンピューター

キーボード洗浄とBASICの複製

オプションだったグラフィックRAMが標準装備されたMZ-80B2

グラフィックを強化した80Bの後継機種

アプリケーション編

デッキ修理

キーボード修理

MZ-2000シリーズ互換のセパレート型。

MZ-80Kシリーズを互換を保ちながら高速化、カラー化を実現したマシン

アプリケーション編

グラフィックを強化し、QDを搭載したMZ

まとめ編

キーボード黄ばみ

キーボード黄ばみ2

QuickDisk DRIVEの入手

QD修理3 磁器イレーサー

MZ-1500用の専用データーレコーダー

スーパーMZ。電磁メカカセットデッキ、FM音源、モデムホンなどを装備したMZ

電磁メカデッキを省略しコンセプトが異なるビジネス機
