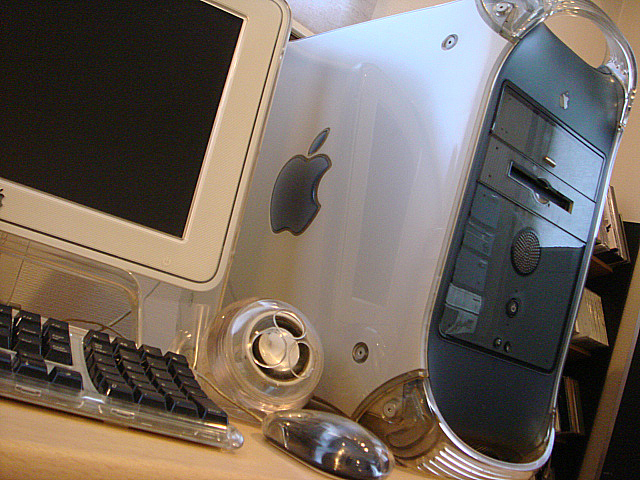

Power Mac G4 Digital Audio (Apple) 2001年
Power Mac G4グラファイト(Graphite)系の最終バージョン。



このグラファイト系は「PCI グラフィックス」「AGP グラフィックス」「Gigabit Ethernet」「Digital Audio」に分類されています。本機は電源故障機を3,000円で購入。

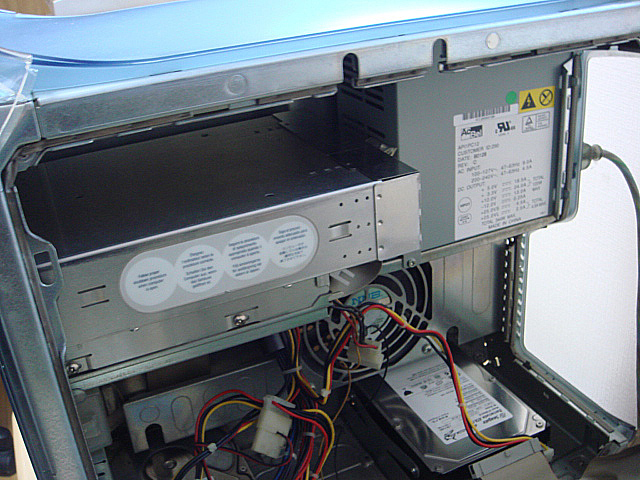

電源修理はもう少し手間暇かかるかた思っていましたが電源部の電解コンデンサ3ヶ所をストック品で交換したのみで復活。

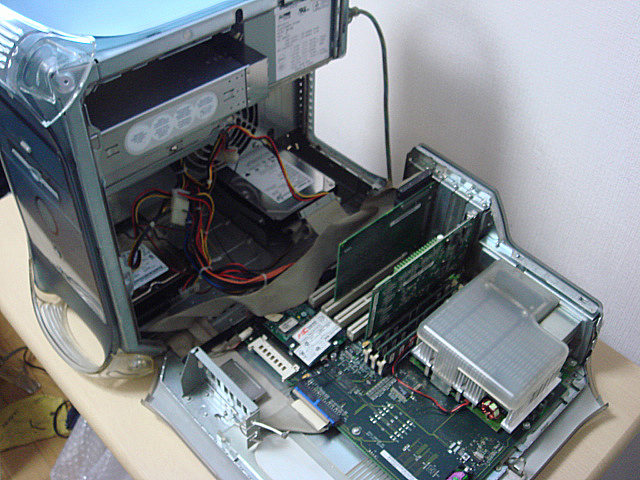

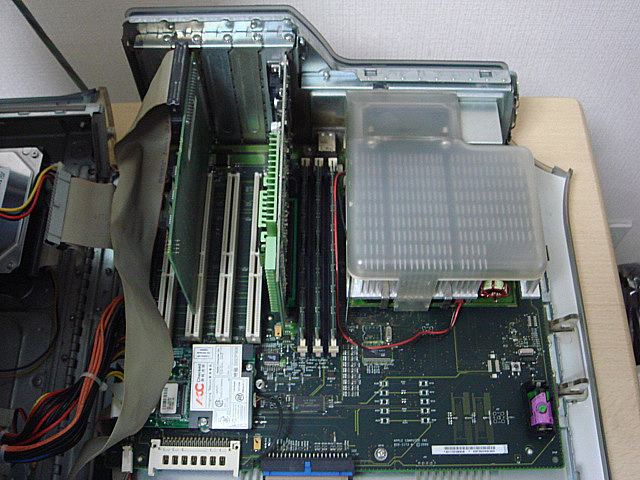

この時期のMACはタワー型としてはオープドア方式を採用しているため、開いた側面パネルの内側にマザーボードが固定されていてメンテナンスするには非常にやりやすい。正面がPowerPC G4 733MHz。


ベースは前モデルのGigabitEthernetですがロジックボードのレイアウトが若干変更になっている。これはCPUのクロックアップに伴って熱量が増大したためで従来の大型化されたヒートシンクは全体をプラスチック製で覆われていて、熱はリアパネルとの間に配置されたファンによって排出される構造になっています。


システムバスが133MHzになり同様にメモリもPC133対応になったため若干スピードアップになっている。


名前に由来のとおりサウンド系の処理がアナログからデジタルに変更され音声調整、トーンコントロール、各音声入力の切り替え等がフルデジタル処理されるのが特徴。

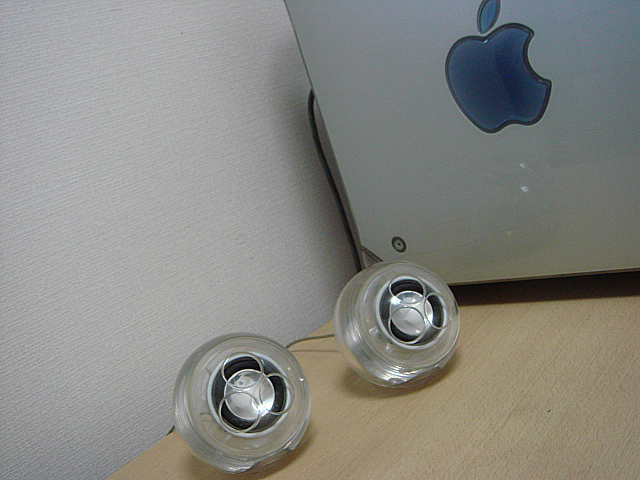

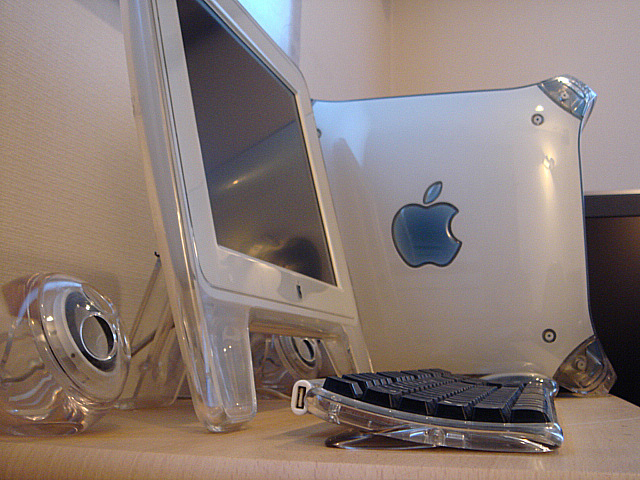

これにより純正外部スピーカーであるApple Pro Speakerが使用できるようになりました。(写真はQuick Silver用)


ビデオカードはGeFores2MAXが標準ですが本機はGeFores3このカードによって映像出力もADCおよびVGA出力となりApple純正のstudio displayが接続できます。

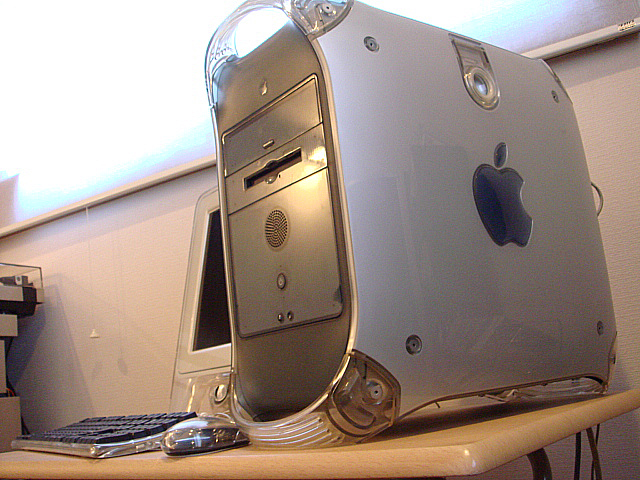

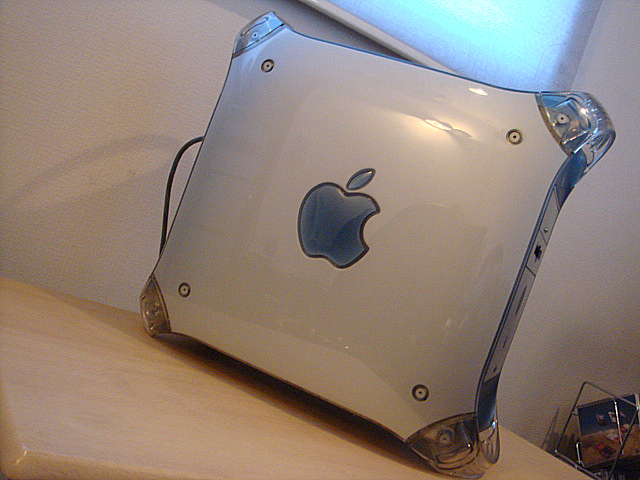

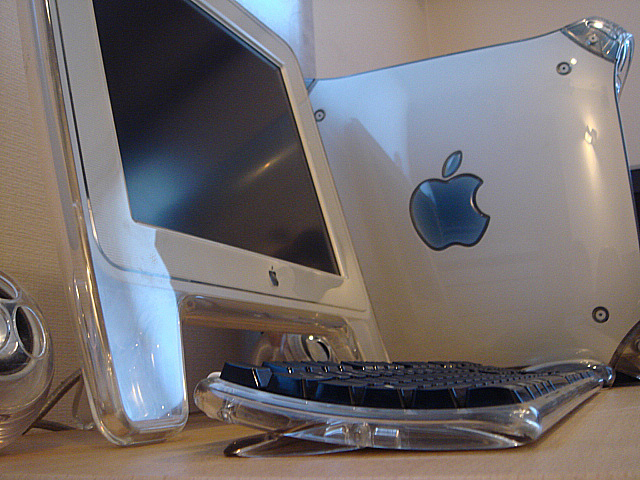

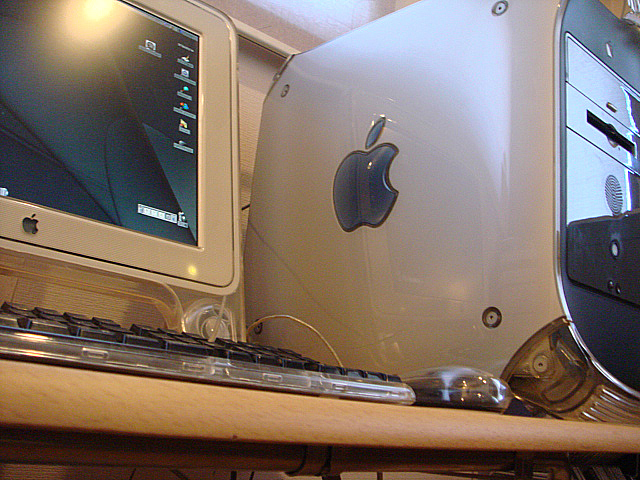

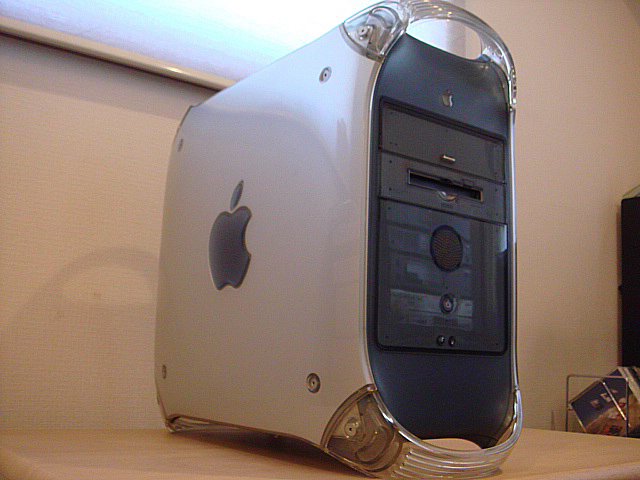

この不透明のグラファイトのカラーリングは非常に落ち着いたデザイン。

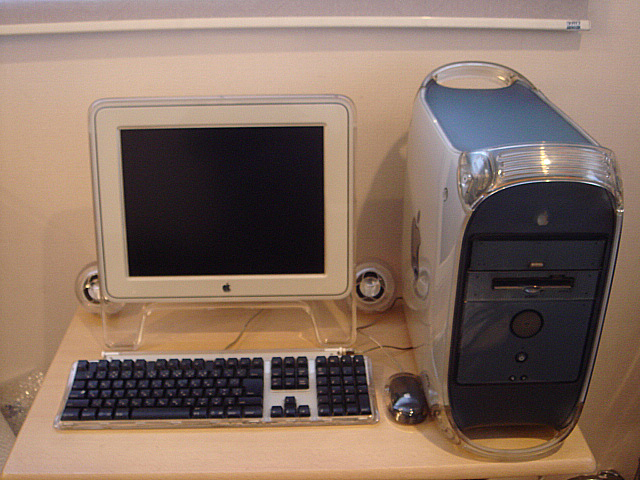

またスタジオディスプレイとのマッチングもいい。

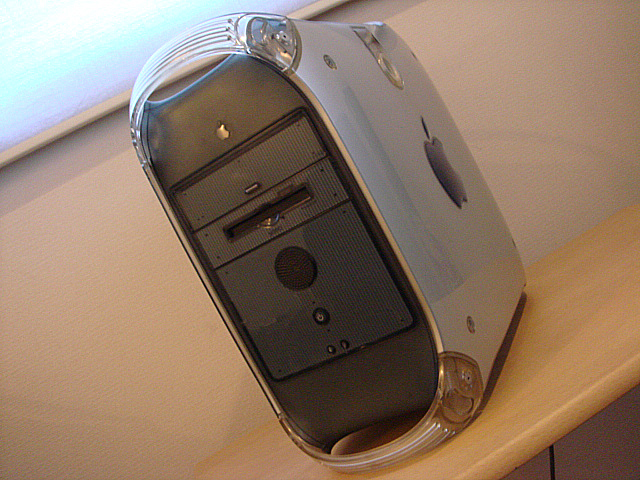

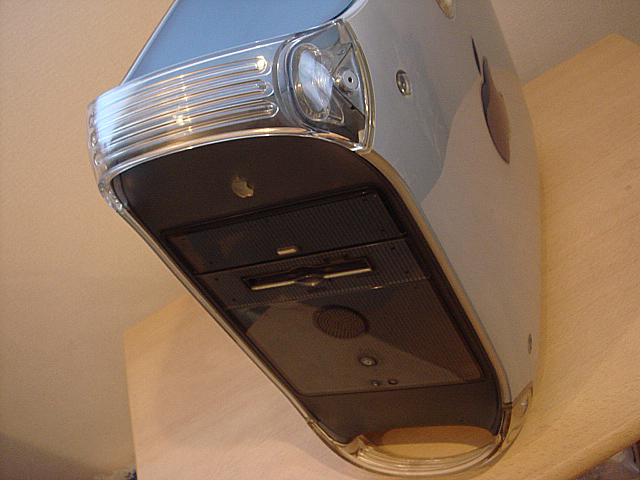

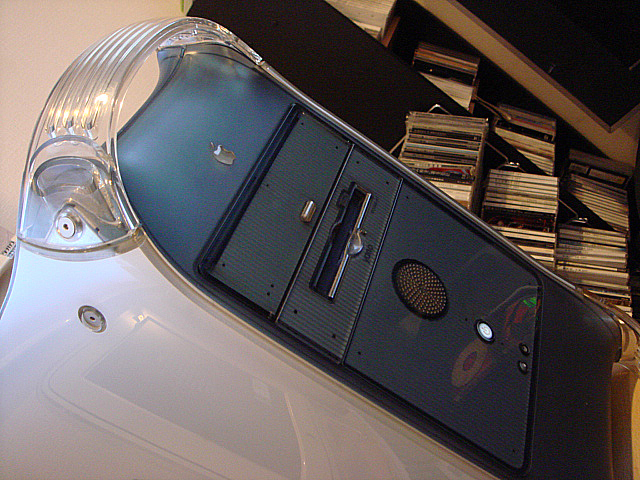

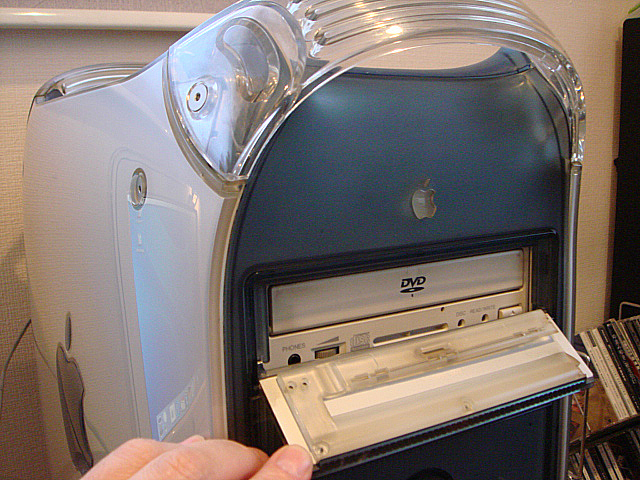

マルチドライブとZIPドライブ


本体スペックは

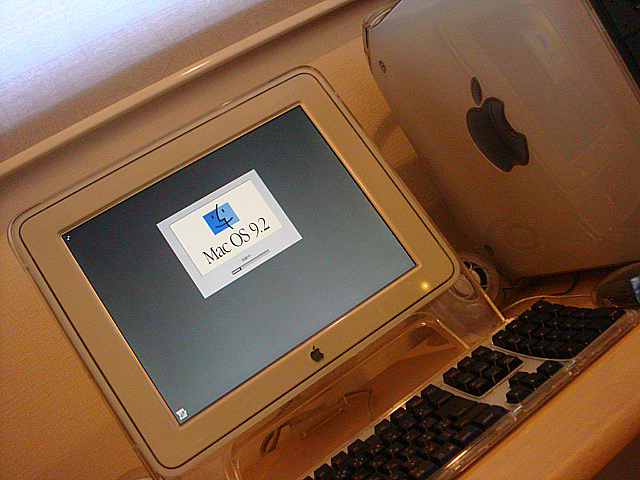

OS:MAC OSX 10.4 OS9.22ディアルブート
CPU:PowerPC G4 733 MHzPowerPC G4 プロセッサ
メモリ:1.5GB PC133 準拠 SDRAM
拡張性:フルサイズ 64 ビット、33 MHz PCI スロット× 4 基
:グラフィックカードを装着済みの AGP 4X スロット× 1 基
:400 Mbps の FireWire ポート 2 基(合計電力 15 W)(3)
:USB ポート 2 基(各 12 Mbps)
ディスク
HDD:約 60 GB の 7,200 rpm Ultra ATA/66 ハードディスク
光学式ドライブ:SuperDrive(DVD-R/CD-RW 両用ドライブ)(DVD-R は最大 2 倍速で書き込み、DVD は最大 6 倍速で読み込み、CD-R は最大 8 倍速で書き込み、CD-RW は最大 4 倍速で書き込み、CD-ROM は最大 24 倍速で読み込み可能)
3.5 インチハードディスクドライブ拡張ベイ× 3 基:
– ATA ドライブ 1 基標準装備
– 内蔵 ATA ドライブを合計 2 基まで搭載可能
– 内蔵 SCSI ドライブを合計 3 基まで搭載可能
– 内蔵 SCSI または ATA ドライブの組み合わせをサポート(最高で ATA ドライブ 1 基に加え SCSI ドライブを 2 基まで)
250 MB の Zip ドライブ(オプション)


グラフィックサポート:専用スロット(AGP 4X グラフィックスロット)に装着済みの、SDRAM グラフィックメモリ 16 MB 搭載の ATI RAGE128 Pro グラフィックカードまたは SDRAM グラフィックメモリ 32 MB 搭載の NVIDIA GeForce2 MX グラフィックカード,Apple Display Connector (ADC),15 ピンミニ D-Sub VGA コネクタ
通信機能:10/100/1000BASE-T Ethernet コネクタ (RJ-45),56 Kbps V.90 モデム,AirMac カード(オプション),56 Kbps モデム、10BASE-T Ethernet ポートを装備した AirMac ベースステーション(オプション)(4)
接続ポート:400 Mbps の FireWire ポート 2 基、DV カメラ接続用 FireWire(6 ピン – 4 ピン)ケーブル 1 本を付属、USB ポート 2 基(各 12 Mbps)

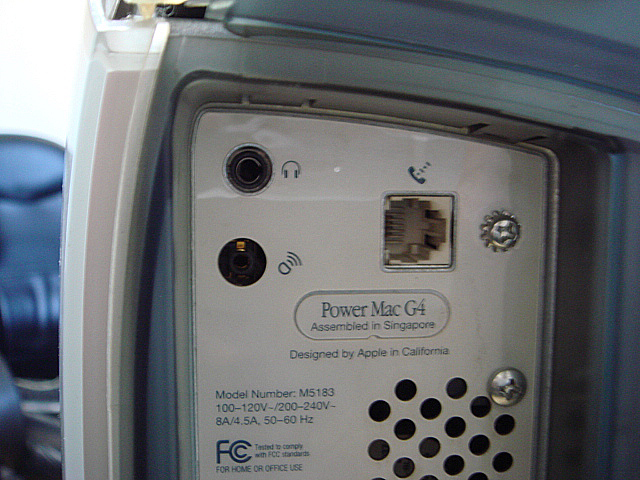

オーディオ:Apple Pro Speakers 用 Apple スピーカーミニジャック(16 ビット)、ヘッドフォンジャック(16 ビット)、Apple Pro Speakers(オプション)
サイズ/重量:高さ:43.2 cm、幅:22.6 cm、奥行き:46.7 cm

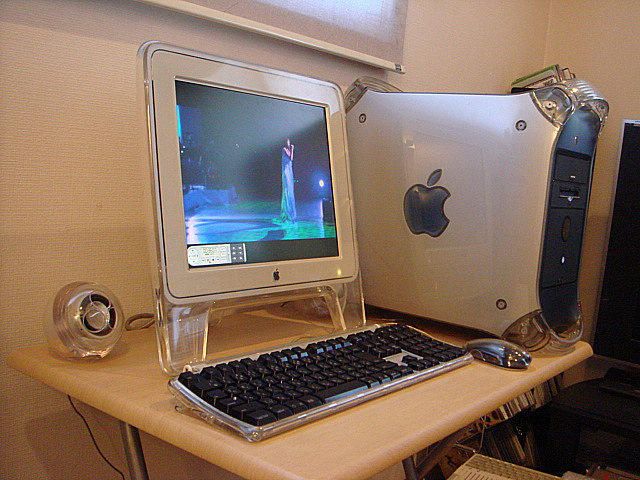

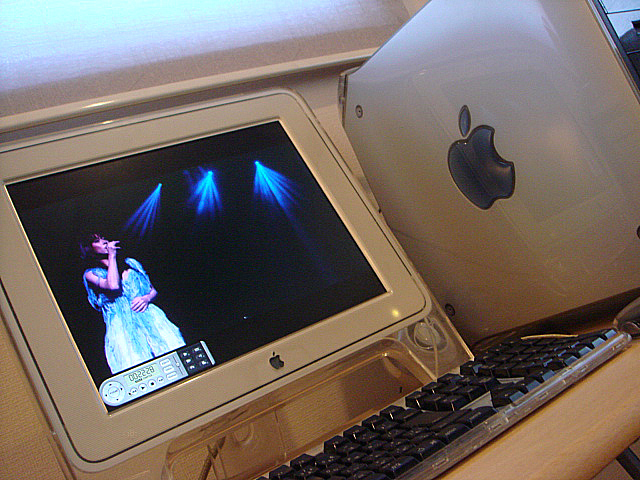

DVDを再生させてみました。スタジオディスプレイとプロスピーカーの組み合わせで良い映像が再現できます。


グラファイトシリーズとしては当時最速のPowerPC G4 733MHzを搭載しサウンド系の処理がアナログからデジタルに変更されるなど意欲的なマシンでした。


本機も含めPowerPC G4時代がMacintoshの1つの黄金時代であったことは間違いなく、PowerMacG3からG4はiMacとは異なった位置づけであり現在のMacProに連なるコンセプトをもったマシンでした。
