LDとVHD
80年時代VHS方式とベータ方式のビデオ競争と同様にビデオディスクもVDH（Video High Density Disc）とLD（レーザーディスク）がも規格競争が起こっていました。DVDやBlu-rayのような書き換え可能なディスクではなく映画などのメディア再生が立ち位置でありビデオテープ以上の高画質と利便性を注目されていました。

Laser Disk

パイオニア1社が規格したレーザーディスク

レーザーディスクはディスク表面に刻まれた微細な凹凸（ピット）にレーザー光を当て、その反射光の変化を読み取ることで映像や音声を再生する光ディスクでした。現在のDVDやBlu-rayと同じ原理ですが、デジタル情報を記録するこれらの後発メディアと異なり、レーザーディスクは主にアナログ信号を記録していました。

このビットに記録されたアナログ信号を光センサーで読み取った反射光の変化が、電気信号に変換されこの信号が、記録された映像や音声の情報となる仕組みでした。

パイオニアは1970年代から単なるオーディオメーカーからの脱却とさらなる飛躍を図り、ビデオ関連の研究開発を進め、光学式のLD規格に可能性を見いだしました。

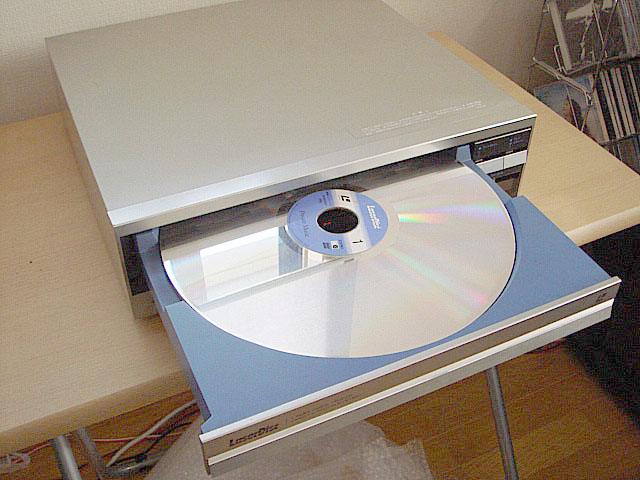

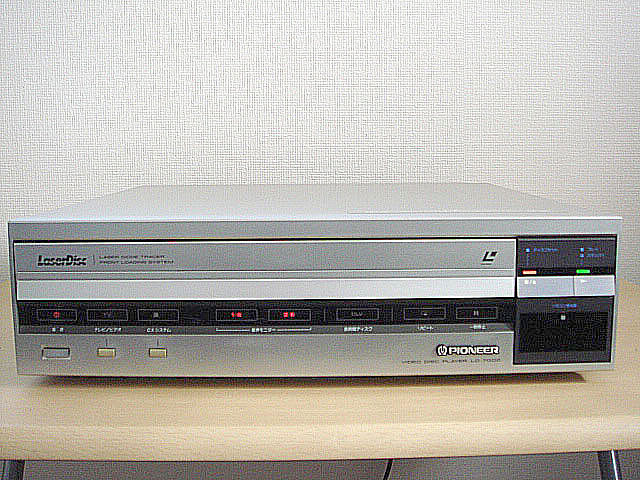

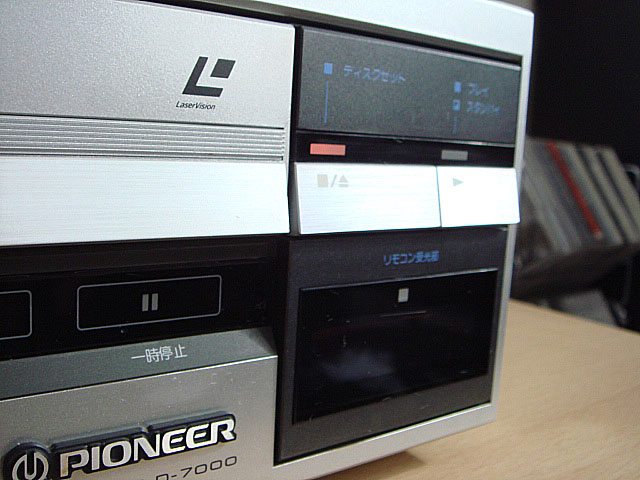

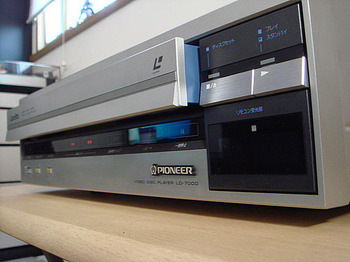

LD-7000 (PIONEER) 1983年

　世界初の半導体レーザーを使用した家庭用レーザーディスクプレーヤーです。従来のガスレーザープレーヤーに比べ、小型化、安定性、低コスト化を実現したモデル。PIONEERレーザーディスクの黎明期の代表的なモデル。

レーザーディスクは針を使わない光方式だから（カタログより）

レーザーディスクを支える数かずの新技術。

高密度に記録されたディスク盤から、映像信号と音声信号を正確に読みとり、多彩なトリックプレイを可能にするには、従来の音響機器とは比較にならない高精度な技術が要求されます。レーザーティスクでは、半導体レーザーの採用に加え、ディスクの回転を高精度で制御するクォーツPLL方式のバルス幅変調スピンドルサーボ。ランダムアクセス時にピックアップをすばや(追師させるバルスドライブ方式スライダーサーボ、ピックアップとティスクの距剤を一定に保たせるフォーカスサーポ、レーザービームのトラックのズレを铺正するトラッキングサーポなどの7つのバイレベル電子サーポシステム、さらに専用LSIなどを採用。長年にわたって培われてきたバイオニアのレーザーディスク技術の経験と実積が豊富に生かされ、高い信頼性を実現しています。

ディスクの磨耗がなく
安定したクォリティが
維持できます。

レーザーディスクのピックプップは、高性能半導体レーザーを使用した非接触式。一般のオーディオレコードのように、ピックアップの針とディスクは接触していないのて、ディスクの磨耗がありません。したがって、カラオケ/ゲーム/学習ディスクどて、同じ箇所を何度も繰り返して再生しても、ディスクには影響ありません。また、お気に入りの映画/音楽ディスクも、レーザーディスクらてはの美しい映像と、ダイナミック
なサウンドが「変わることなく楽しめます。

ヨゴレやホコリに強く
ディスクの取り扱いが簡単。

レーザーディスクのディスク盤は、従来の針を使ったオーディオレコードのように信号が表面にでていません。保護膜でコーティングされており、その上から半導体レーザーが信号を読みとるので、ヨゴレやホコリに強く、指紋などがついても大丈夫。音と映像の再生にはほとんど影響ありません。だからディスクの取り扱いも、一般のオーディオレコードにくらべて手軽て簡単。ジャケットから出して、ディスクに直接手で触れることができます。

鮮やかな映像と
迫力のハイファイサウンド。

映像の鮮明度を決めるのが水平解像度。レーザーディスクの水平解像度は350本以上を実現しいますVTRが「250本程度であることを考えと約1.5倍のアッズ、鲜明度が一段と向上しますから、通常の再生時ははもちろん、静止画やスローモーション時にも、クォリティの高い映像を再生します一方、音声部は独立した2チャンネル。多重音声や、定位のすぐれたステレオ再生が楽しめますしから間波数特性は、20~20,000Hzと素晴いサウンドも同時に実現しれた。

長時間の静止画が可能。
多彩なトリックプレイも
思いのまま。

標準ディスクでは、長時間の静止画再生が可能。お気に入りのシーンをピックプップして楽しめます。また、スローモーション、コマ送りなども楽しめます。LD-7000ては、正逆両方向に9段階のマルチスピードコントロールをはじめ、〈チャプターサーチ>、〈フレーム(タイム)サーチ〉のランダムアクセス、<2点間リピート>などの多彩なトリックプレイも可能に。いずれもピック
アップとディスクが非接触てある光方式ならてはの大きな特長てす。

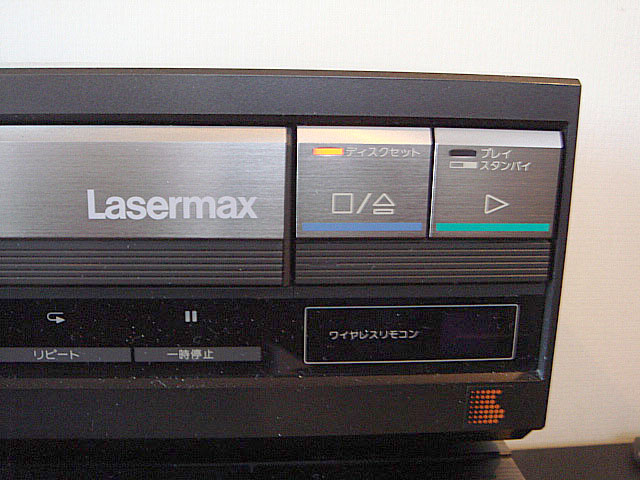

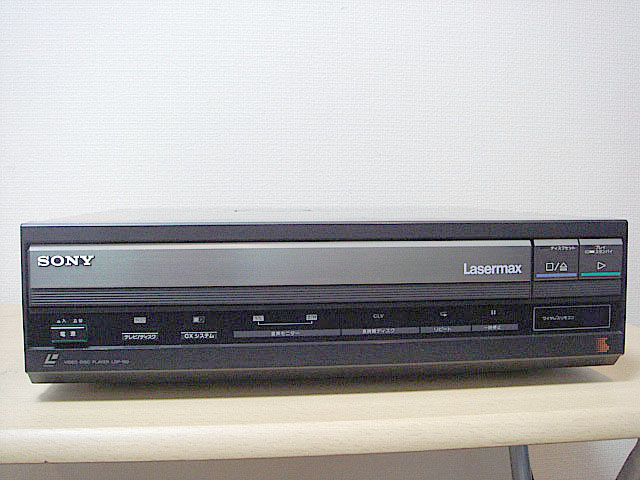

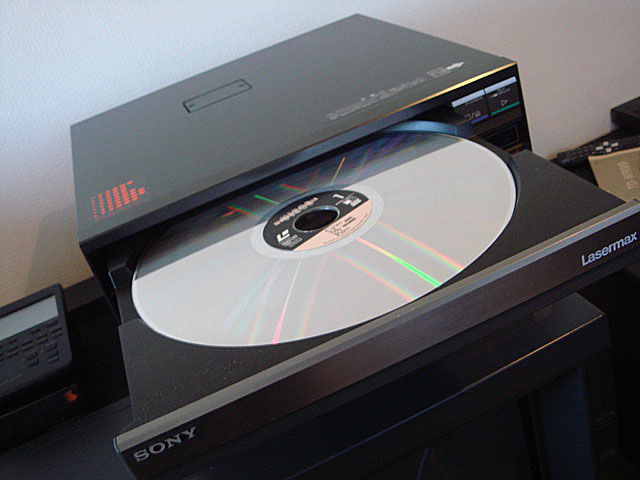

LDP-150 (Sony) 1984年　　レーザーマックス　　PIONEER製のLD-7000のOEM

光を使うディスクはススんでる。寿命も画質も音質も、ひときわ光る。
集中リモコンで呼び出し、飛ばし見自由自在。光で楽しむレーザーマックス。

ソニーがレーザーディスクプレーヤー市場に名を出した記念碑的モデルであり、LD方式（光ディスク方式）普及期の象徴的な一台です。
ベース機は上記のPIONEER LD-7000でした。デザインはソニーの手が若干入っていますがLD-7000とそれほど違いがありませんでした。

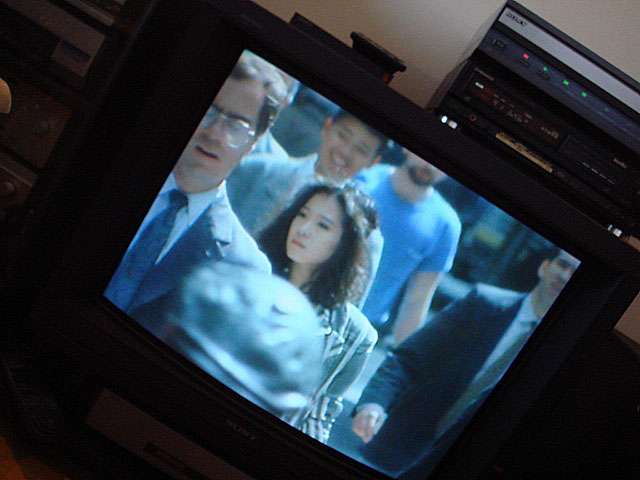

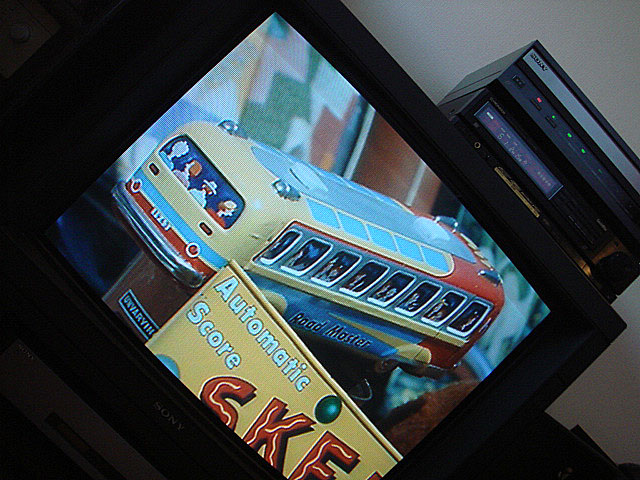

画質は若干手が入れられた感じで、LDP-7000と比べるとコントラストが高く、シャープな画質でした。

パイオニアのレーザーディスク方式の優位点

　当時、画質（精細度）を表す要素に水平解像度がありましたがVHDのそれが240本以上だったのに対して、LD規格では350本以上と明らかに上であり、映像機器としての基本性能でも上回っていました。LD方式は光学式ピックアップによる非接触再生方式のため、いくら再生してもディスクが劣化しない、（アクリル部の経年劣化はありますが）という点が実用上の大きなメリットでありました。対するVHD方式は針による接触式のためディスクの耐久性に一抹の不安があり。レビューにもありますが再生回数が増えると劣化がひどくなり、画面に盛大なノイズが出たり、ついには再生そのものができなくなったVHDディスクがありました。

　ディスク自体の素材には課題があり、吸湿性のないポリカーボネート素材のCDとは違い、レーザーディスクは吸湿性のあるアクリル素材の為、水分を吸い込むなどして、反射材であるアルミを腐食させるというリスクが存在しました。

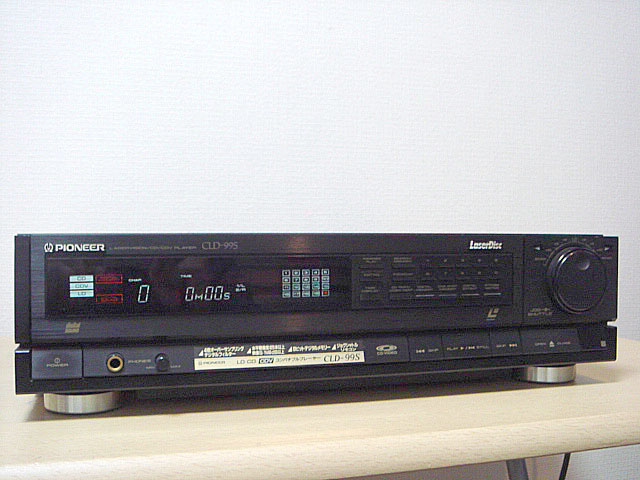

ジョグシャトルが決め手！コンパチブル機、CLD-99Sの「デジタル」な功績

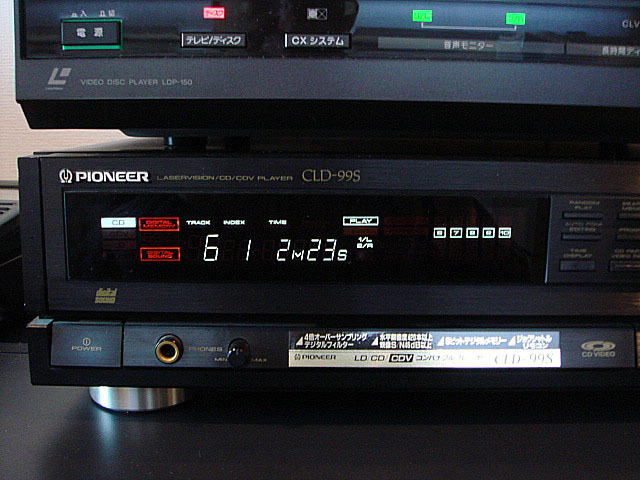

CLD-99Sは1987年に発売されたパイオニアのハイエンドモデルであり、「LD」「CDV」「CD」の3種類を再生できる「コンパチブル機」の初期モデルでした。

LD-S1でレーザーディスクの画質の進化は一定に保たれていましたが、本機はデジタル技術を導入したことで操作性にも大きな影響を与えた1台でした。

【デジタルメモリ初搭載】CLVディスクで「コマ送り」が可能に

レーザーディスクにはにはCLV（長時間再生）とCAV（高画質/特殊再生可能）の2種類があり、通常CLVは特殊再生ができませんでした。 CLD-99Sは、デジタルフィールドメモリを搭載したことで、CLVディスクでも停止画（フリーズ）やコマ送り再生を可能にした、当時としては画期的なモデルでした。

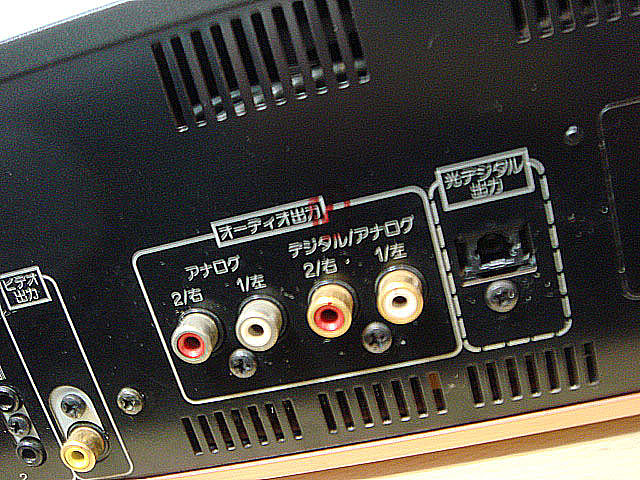

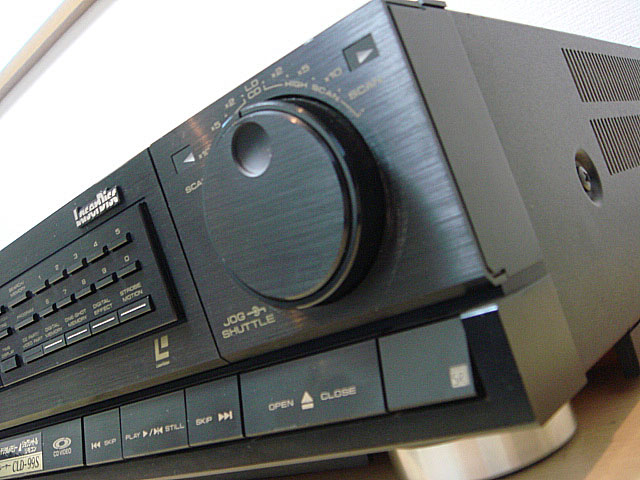

また、光デジタル出力端子も搭載されておりCD再生においても専用プレヤーと同等な仕様を持ちあわせていました。デザイン面でも上位機にあるジョグ/シャトル付きリモコンはリモコンに搭載されたダイヤル（ジョグシャトル）で、可変速再生や逆再生が思いのままに操作できる快適さを実現していました。

本体自体も高級機に用いられる銅メッキシャーシ/ハニカム構造で当時のパイオニア機特有の、筐体にコストをかけた高音質・高画質設計（振動対策）でした。

現代の視点から見たCLD-99Sの「味」

画質の「味」

映像の個性：最新のBDやDVDと比べて、画質はコンポジット出力のため現代基準では劣りますが、現代のDVDやストリーミング映像で必ず付きまとうのが、圧縮によるブロックノイズやモスキートノイズです。レーザーディスクは、映像信号をアナログ波形として記録しているため、デジタル圧縮ノイズが原理的に存在しません。逆にアナログ回廊が起因するランダムノイズ（砂嵐のようなもの）でこれが映像全体に微細な粒状感を与え、80～90年代のフィルム上映を観ているかのような、有機的で温かみのある質感を生み出します。

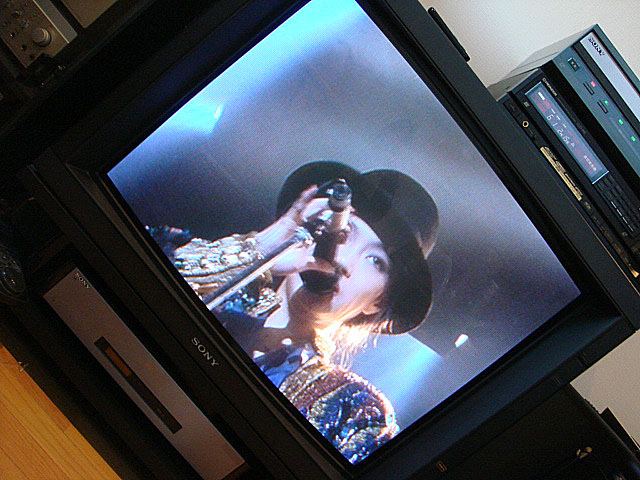

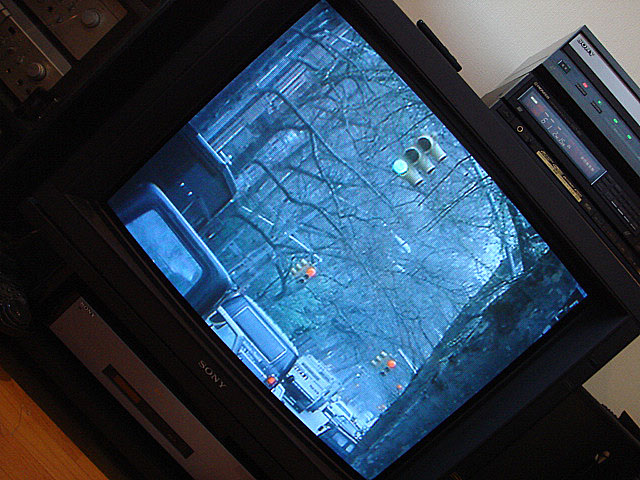

CLD-99SとKX-34HV2（トリニトロンカラーモニター）で再生される古い映画や音楽映像を再生すると、高精細すぎて不自然に見えるデジタル映像とは異なり、当時の空気感をそのまま閉じ込めたような「生々しさ」を感じられます。

コンポジット接続がもたらす「しっとり」とした色合い

CLD-99Sの映像出力は、今ではほどんど使われないコンポジット端子（黄色のRCA端子）が使われています。（LD-X1のようにS端子やコンポーネント端子はありません）。このコンポジット接続は、輝度信号（白黒情報）と色信号を分離せずに伝送するため、原理的に色にじみ（クロスカラー）が発生しやすい欠点があります。この「色のにじみ」が、逆に映像全体をわずかに柔らかく、しっとりとした質感に見せる効果をもたらします。最新の映像の、すべてがキチッと分離された高精細さとは異なり、グラデーションがなだらかで、どこか懐かしい「レトロな色合い」や「コク」を感じさせるのが魅力です。この映像は最新のモニターより少し古い解像度の低いディスプレイやブラウン管モニターで再生するとアナログ由来の「味」が再現され、ノスタルジックな雰囲気を演出します。

音質の「味」

CLD-99Sが発売された1987年は、CDが普及し、デジタルオーディオへの移行期でした。本機は、その過渡期ならではの設計思想が音の個性として現れています。当時のトレンドは音声信号を処理するために4倍オーバーサンプリングデジタルフィルターでした。 0年代後半のデジタルオーディオ機器は、現代のナチュラル志向とは異なり、「デジタル＝クリアで情報量が多い」ことを追求する傾向が強くありました。したがって本機も音の輪郭がはっきりとしており、やや力強い、エネルギッシュな音作りが感じられます。特に、音楽系のLDやCDを再生した際に、低域の押し出し感や高域のハリが良い意味での派手な音質を再現してくれます。

筐体設計の「味」当時のPIONEERのLDプレヤーはコストをかけた徹底した筐体設計による安定した再生基盤を持ちあわせていました。これは音質は電気回路だけでなく、振動対策にも大きく影響されるためでした。本機は底面がハニカム構造、シャーシの一部には銅メッキが施されるなど、当時のハイエンド機らしい振動・ノイズ対策が徹底されています。この設計のおかげで、当時のLDプレーヤーにありがちな振動によるノイズが抑えられ、音の立ち上がりが良く、重心の低い安定した再生に寄与しています。ちなみに私が所有するこのような設計で本機以上に徹底した振動対策を行っているはMDP-999(LD)とDV-AX10(DVD)です。

CLD-99Sは、単なるLDプレーヤーではなく、アナログ映像とデジタル音声・操作性が交錯する過渡期の傑作の1つでアナログ回路らしい映像美とフィルムのような独特な温かみを体験できる1台です。

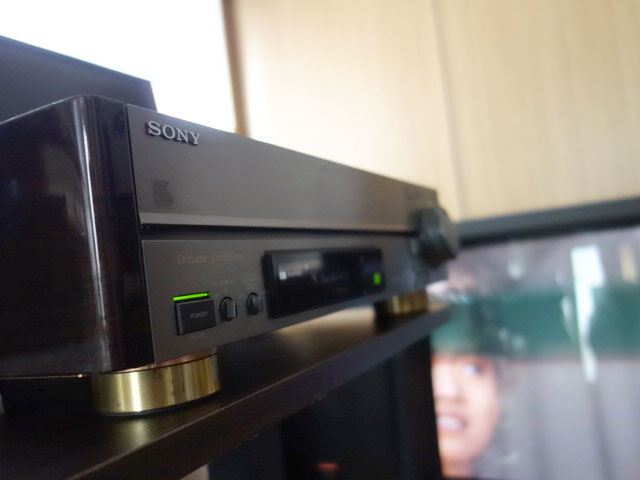

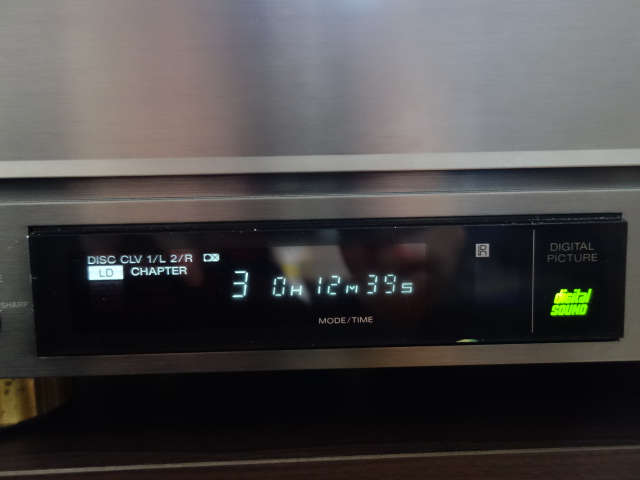

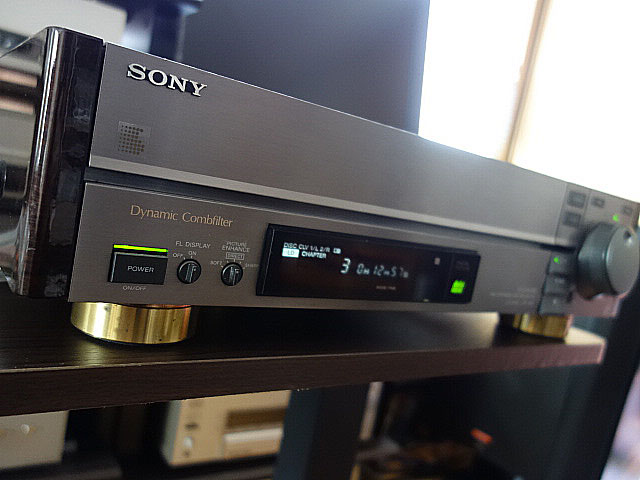

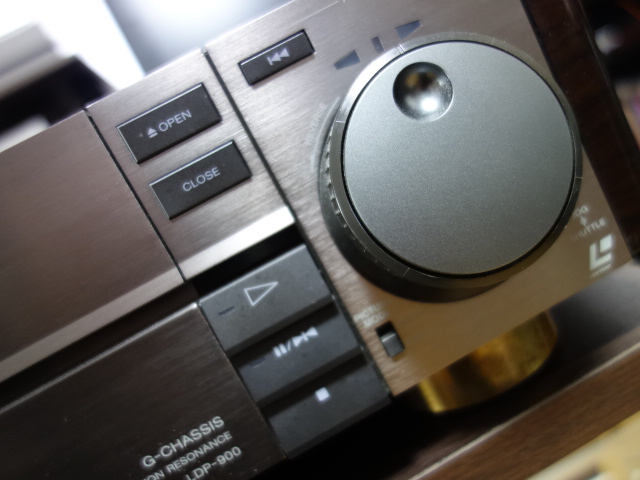

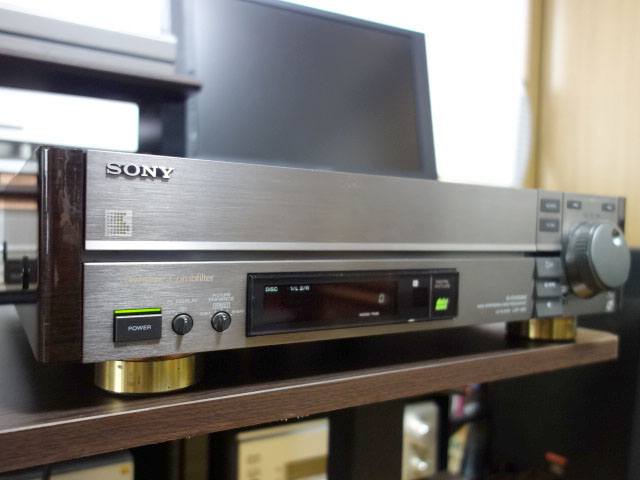

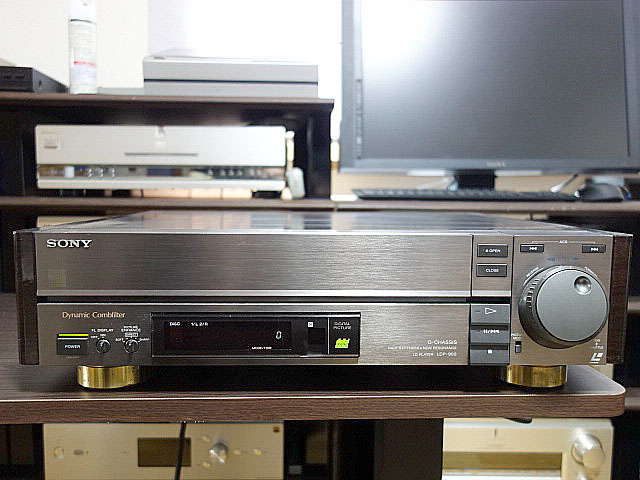

LDのために生まれたモノコック構造　SONY LDP-900の「バブルな設計」
筐体重量17.5kgの挑戦　LD再生の最適化を求めたLDP-900

LDP-900は1989年頃に標準価格25万円で発売された、ソニーのLDプレーヤーにおけるフラッグシップ（LD専用機）であり、同時期に発売されたPIONEERのフラッグシップLD-X1同様にあえてLD専用機として開発され、LD再生性能を極限まで追求したモデル。

80年代後半は各メーカーとも余力がありバブル期ソニーの製品の中では惜しみないコスト投入モデルでした. この設計が、音と映像の安定感を生み出しています。

構造は圧倒的な重量（17.5kg）とアルミダイキャストモノコック構造を採用。これは、振動による音質・画質への悪影響を徹底的に排除するためでした。コンパチブル機と異なり、CD再生用のメカニズムを排除。機構をシンプル化し、LD再生に特化したスピンドルモーターを採用し水平解像度：430本、映像S/N比：52dB以上と、当時としてはトップクラスのスペックでした。内部には銅板や銅メッキ板を多用し、ノイズ対策も徹底。この重さ＝信頼性という思想が、マニアの所有欲を刺激するものでした。

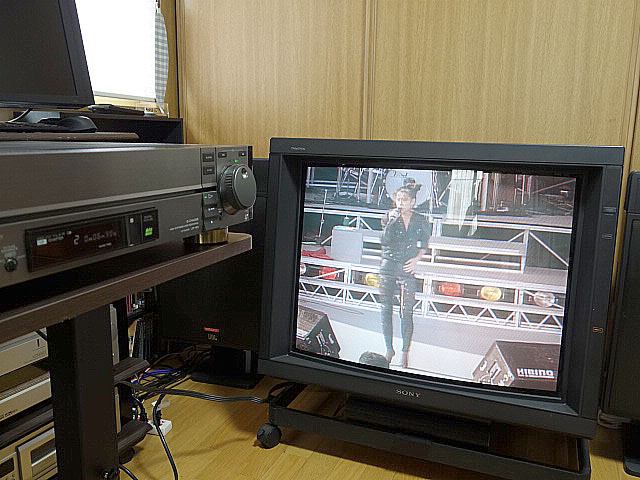

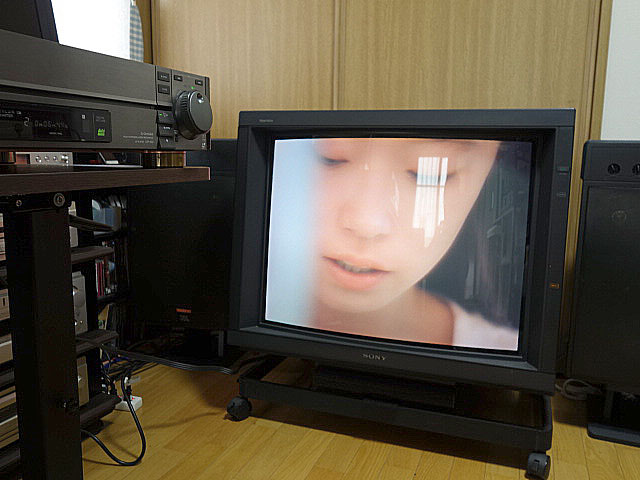

画質の「味」過去記事にもありますが競合メーカーであるPIONEERと比較しても比較して、「ハイコントラストで、輪郭がしっかりとした絵を出力します。特に映画などを観る上で、重厚な表現に向いている画質です。また、使用頻度は少ない機能ですがデジタルメモリーによる滑らかな特殊再生（可変再生）も搭載していました。

音質の「味」高音質パーツ投入によるソニーらしい安定感とダイナミックレンジをもち、LD専用機なので比較が難しいですが周波数特性、ダイナミックレンジ、S/N比など、CDプレーヤーとして通用するレベルの高性能を確保していました。電源系もツイントランス、AV独立電源を採用するなど、電源部にも配慮が行き届いており、ノイズの少ない、安定した音場を実現していました.

デザインの「味」落ち着いたチタニウムグレーのフロントパネルを採用。これは、当時のソニーのハイエンド製品に共通して用いられた色彩であり、ソニーのバブル期フラッグシップ機は、現代のAV機器と並べても存在感があります。

サイドウッドパネルは両サイドに配されたウッドパネルが、無機質な金属ボディに暖かさとクラシックな高級感を添えています。

本体は徹底した水平基調で高さこそありますが、全体として水平を意識したデザインになっており、安定感と信頼性を視覚的に示しています。操作系パネルも頻繁に触る再生ボタンなどは手前に配置され、あまり使わない設定ボタンは最小限に抑えられ洗練された機能美を感じさせます。

本機は当時のソニーレーザーディスク機のフラッグシップとしてそのデザインは重厚感」「信頼性」「機能美」の三位一体であり、LD再生に特化した、贅沢な仕様はLDP-900を所有し、その重厚なメカニズムの動作音や、安定感抜群の映像を楽しむことこそが、現在もレーザーディスクを再生する1つの楽しみでもあります。

VHD（Video High Density Disc）

各社が参入したVHD規格（日本ビクター、松下電器産業、東芝、シャープ、三洋、三菱電機、赤井電機、オーディオテクニカ、山水電気、富士通ゼネラル、ケンウッド、ヤマハ、日本電気などの11社）

VHD（Video High Density）は、1980年代に日本ビクター（JVC）が開発したアナログ式のビデオディスク規格です。 VHDは静電容量の変化を検出して映像と音声を読み取る仕組みであり、LD方式のような物理的な溝に書き込むとは異なり、溝がないディスク表面の微細なピットをスタイラスが電子的に追跡します

このディスクはスタイラス（針）とディスク表面との間で発生する静電容量の変化を検出して信号を読み取り、映像や音声の情報となりました。ディスクは導電性のある塩化ビニールを主原料とし汚れや指紋による劣化を防ぐため、プラスチック製のカートリッジに収められています。ユーザーはディスクに直接触れることはできませんでした。

　VHD ビデオディスクは直径が26cm,厚さ1.2mm のカーボンを混ぜた導電性のポリビニールアセテート製で作られています。表面には再生針を導くための溝がなく,ピットと呼ばれる小判形のくぽみがディスクの外周から中心に向って,うず巻き状に連続しています。
このピットの列で構成されたトラックは1mm 当たり約740本あり, トラックピッチは1.35ミクロン,ディスクは1分間に900回転して,トラック1周に4フィールド分,つまり2フレームの映像信号と音声信号が記録されています。
　記録トラックを構成するピット列には,映像·音声情報を伝える情報ピット列と,ピット列の上に再生針を正しくトレースさせるためのトラッキングピット列があり、情報ビットの中間に記録されます。

VHD方式は針による接触式のためディスクの耐久性に一抹の不安があり、再生回数が増えると劣化がひどくなり、画面に盛大なノイズが出たり、ついには再生そのものができなくなったVHDディスクがありました。

National ナショナルVHD DP-450 109,800円
ビデオディスクプレーヤー Disk Load
