Pioneer PL-X7_レコードプレヤー（Pioneer） ドライブベルト交換編
ジャンクで購入したPL-X7です。
電源を入れて、START/STOPスイッチを入れるとローディングはできるようでした。
本来ならレコードを入れてスイッチを再度入れると途中までローディンしてターンテーブルが回り始めるはずが回転なし。アームは出てきます。

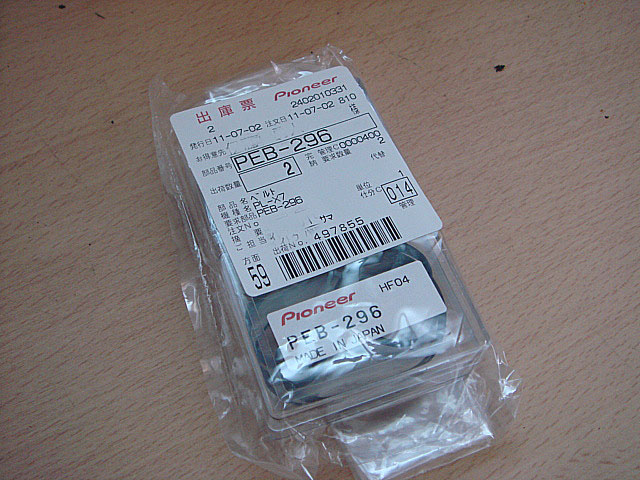

おそらく、ドライブベルトが切れていると想定されあらかじめPioneer（部品発注センター）に注文。1日半程度で到着。まだ、在庫を持っているのはすばらしい。できればカセットデッキのベルトも在庫していてほしかった。

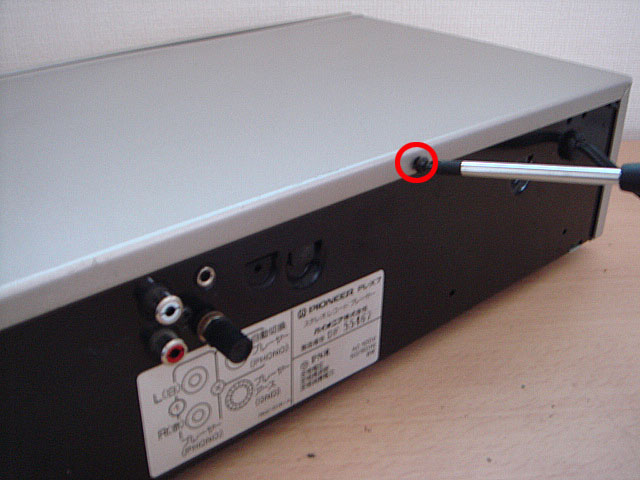

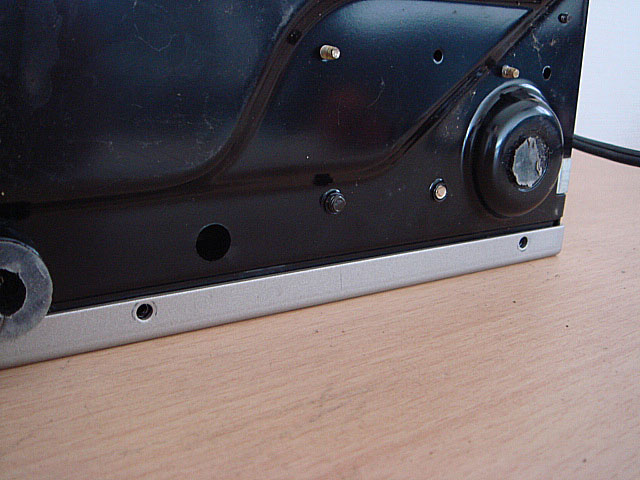

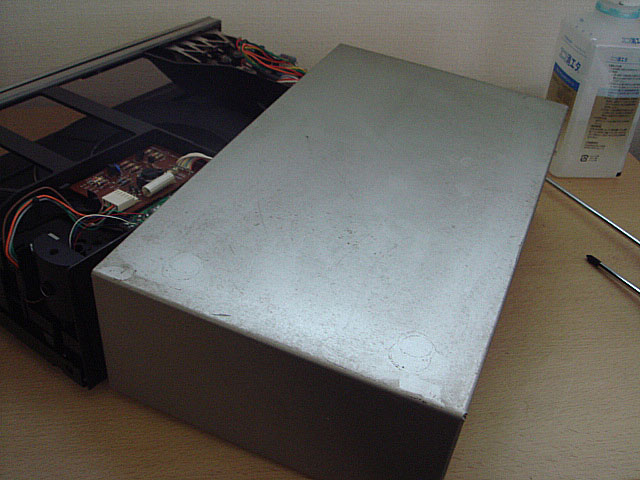

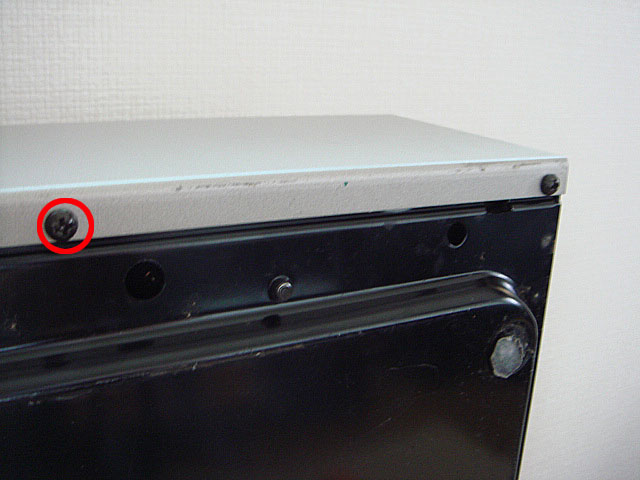

はずは、金属ボディの取り外し。裏面のネジ（1カ所）を外し。底面を左右2カ所のネジを外します。

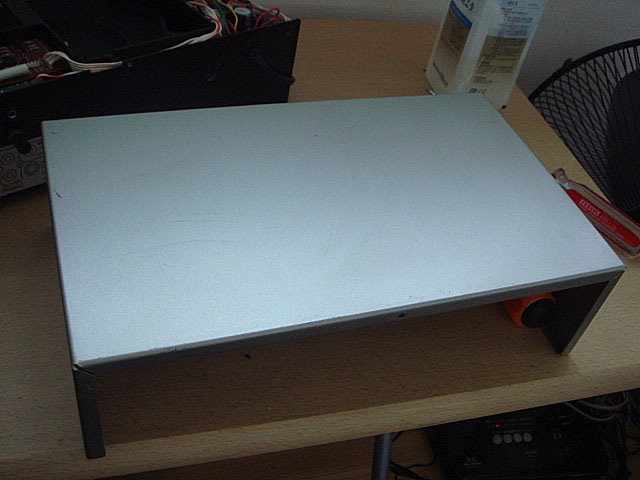

かなり重量があり、しっかりとした作り。これなら多少他の機器を重ねても大丈夫。但しかなり汚れているためスポンジと洗剤で洗浄後、エタノールで乾かしました。

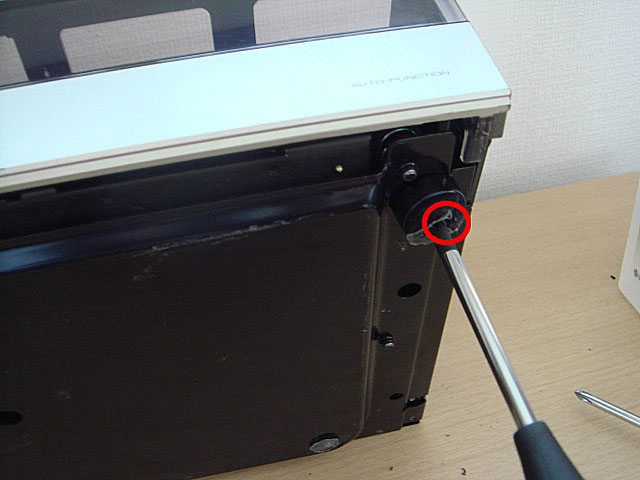

次に前方の足部分のネジを外します。（必要なかったかも）

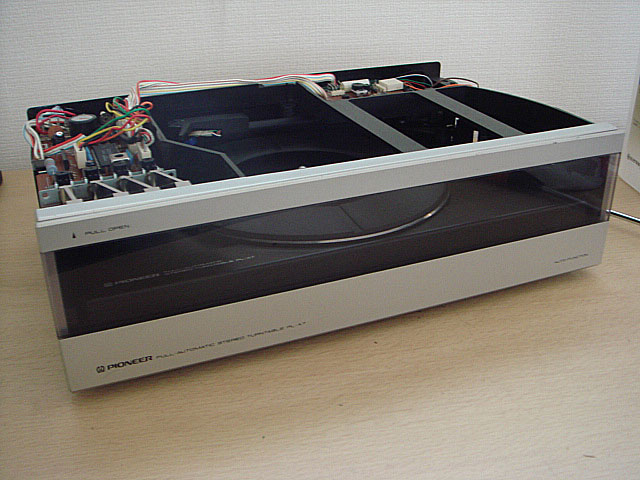

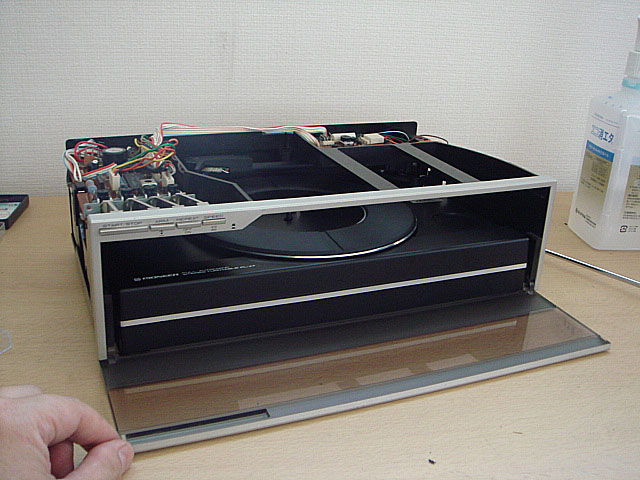

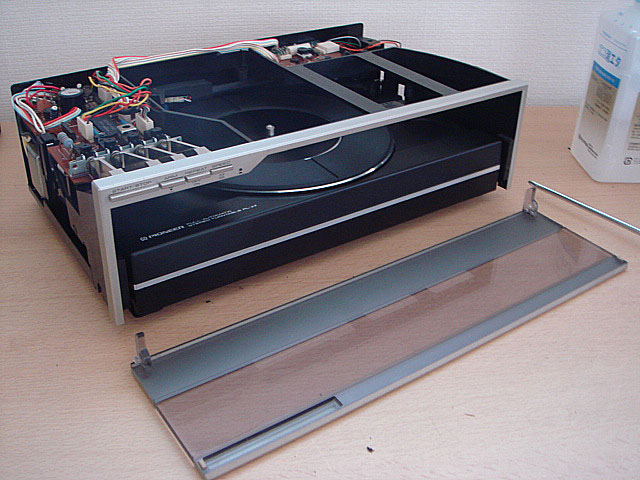

これで、前方のプラスチックの枠が外れるため前面のフタも外れます。

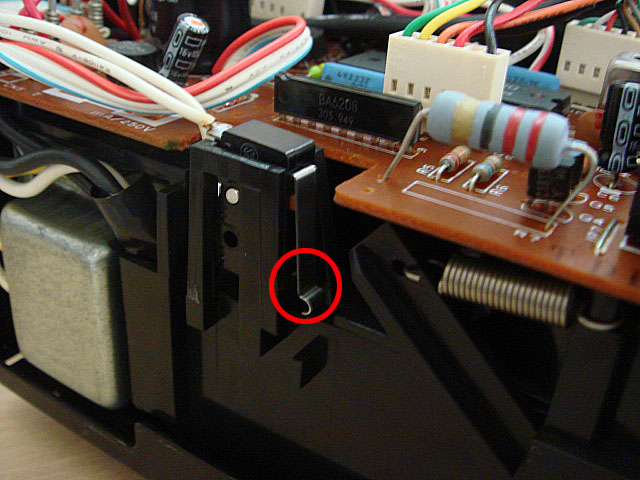

ちなみに赤丸のスイッチがローディングスイッチ。前面のスタートボタンを押すとこのスイッチが押されローディングしていきます。

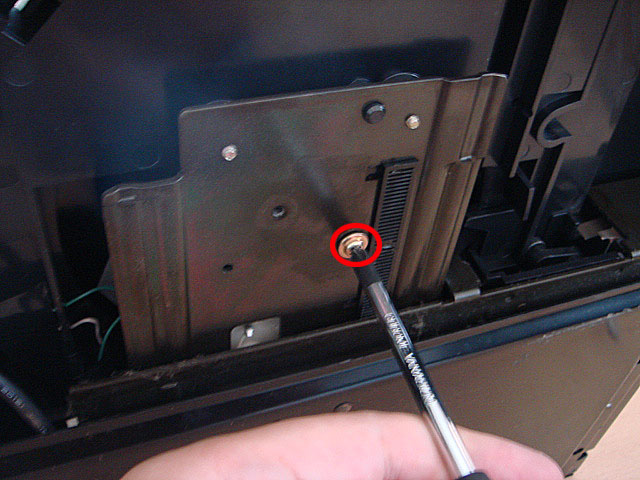

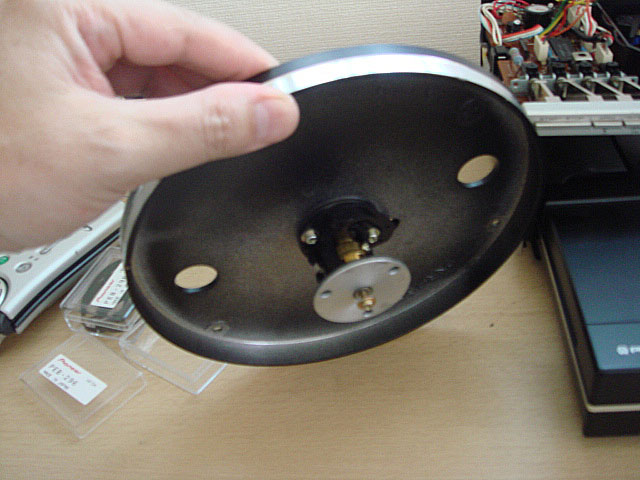

次にターンテーブル本体を外します。裏面のネジ1個を外すと外れます。（前面のフタを外さないと出てきません。）

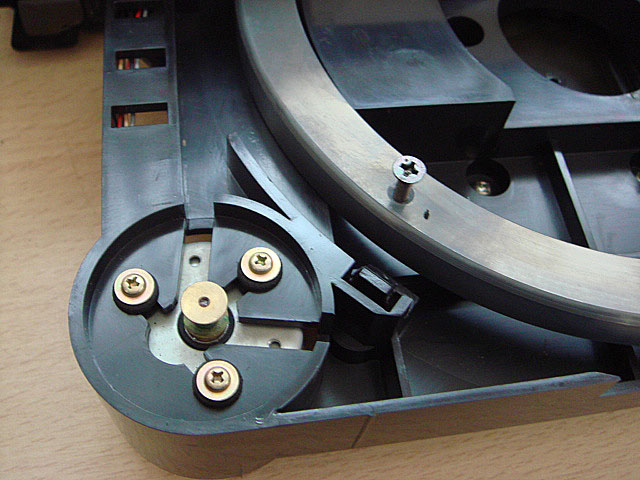

今回はまちがって内部のリングまで外してしまいました。

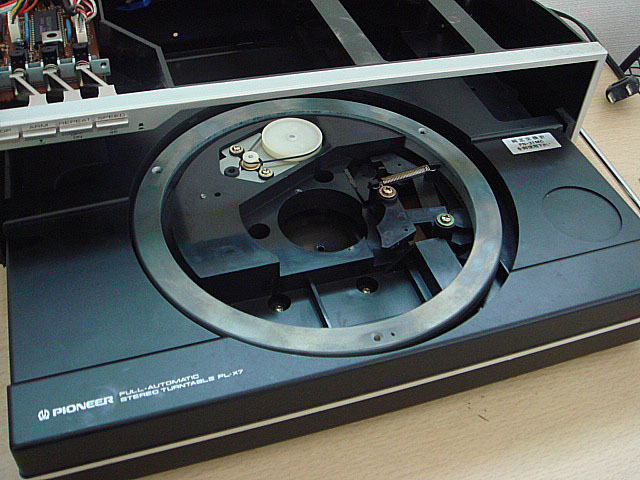

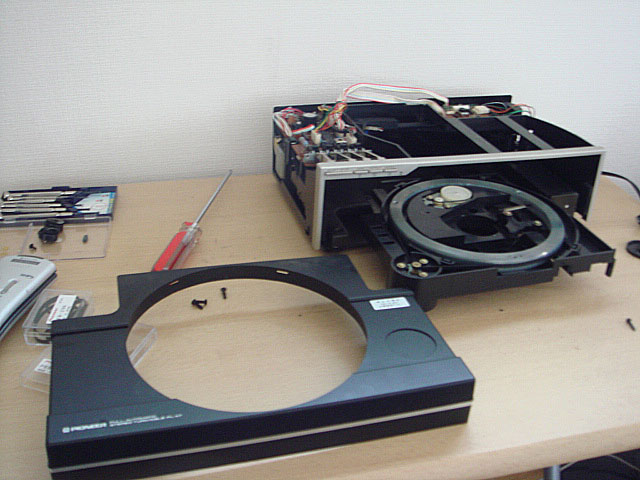

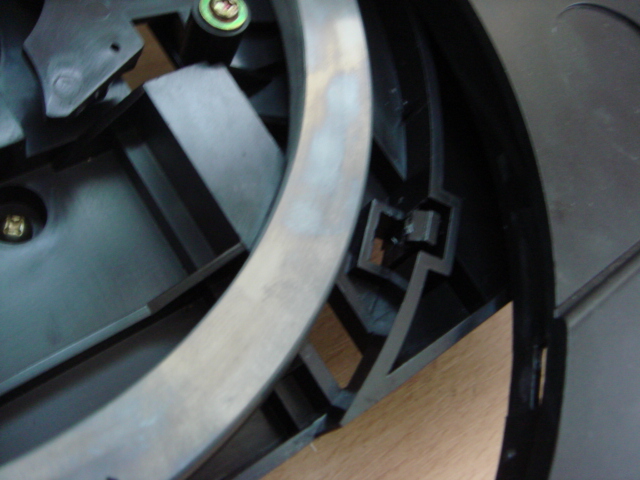

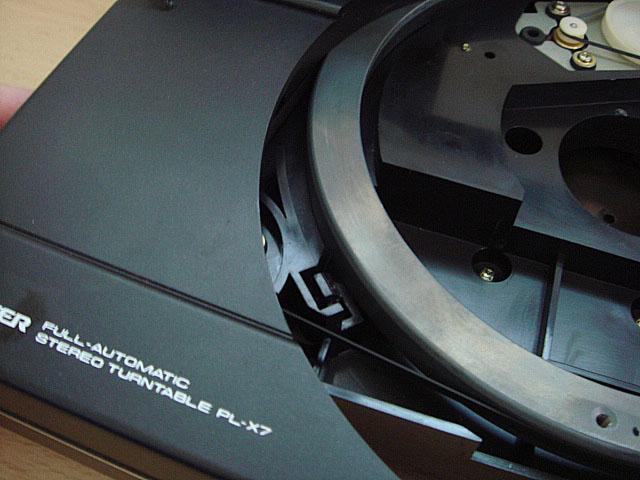

次にターンテーブルの上部プラスチックカバー部を外します。リングをはずすと4カ所にツメで固定されていて、前方2カ所はネジで固定されています。

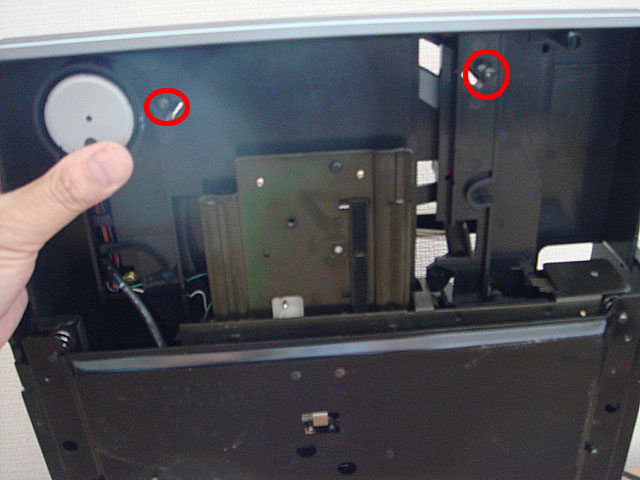

赤丸のネジ2カ所を外して、ゆっくりとツメが折れないように外していきます。
カバーは外れました。やはりドライブベルトはボロボロでした。
幸いモーターは生きている模様で電源を入れるとしっかりと回りました。（トルクも十分です。）

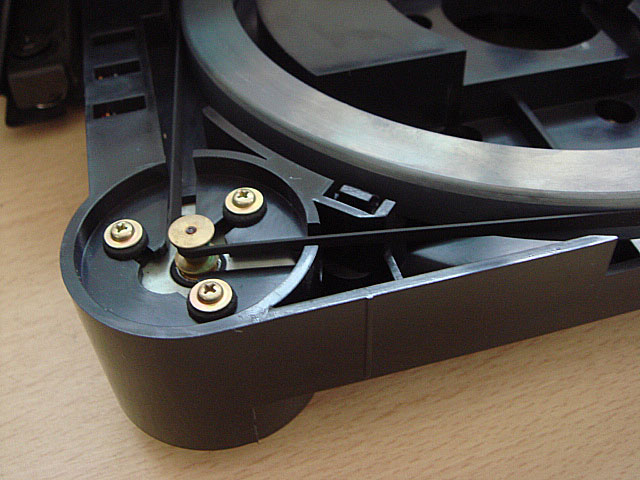

ドライブベルトを入れて後は元に戻すだけです。

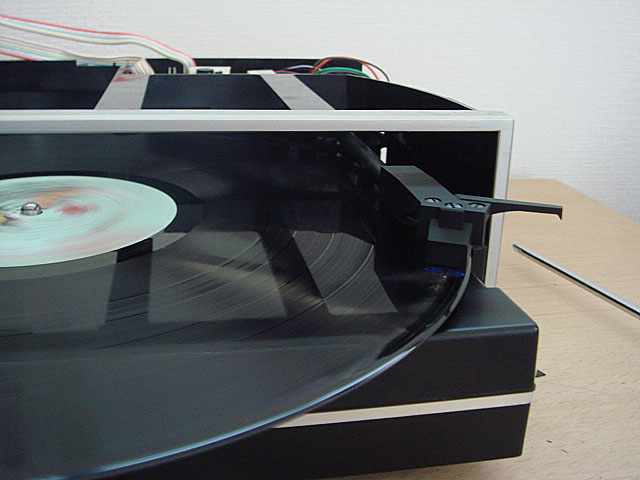

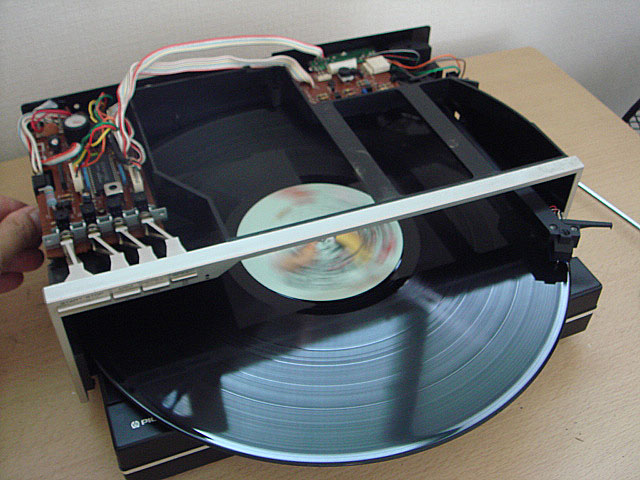

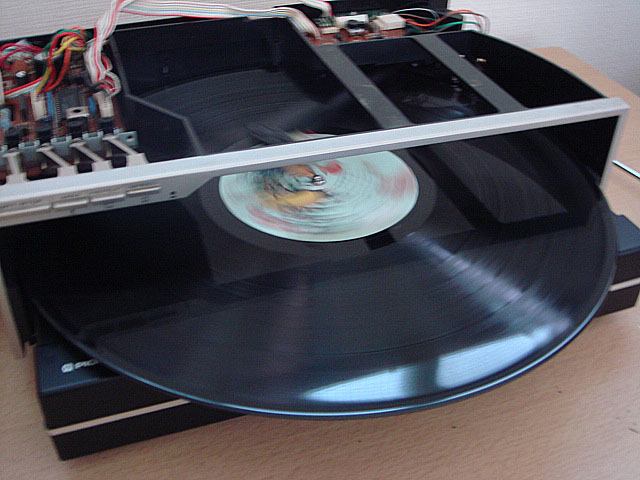

とりあえず、仮止めしてレコードを入れてみました。ちゃんと回転します。

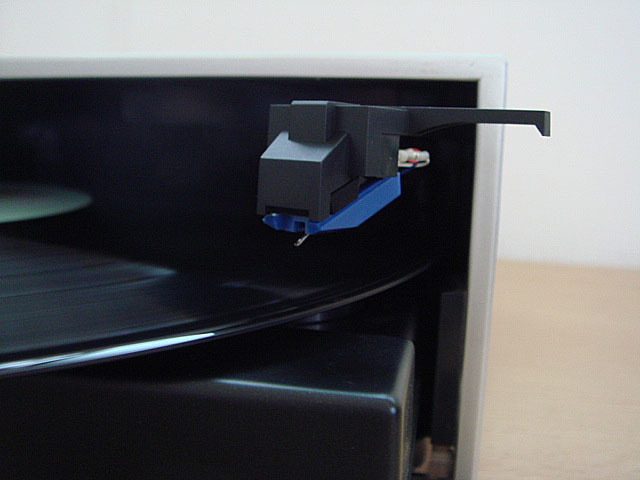

針も異常ないようです。PL-X9のようにセンサーで制御しているわけではないのでなかりシンプルです。（回転数もマニュアルです。）

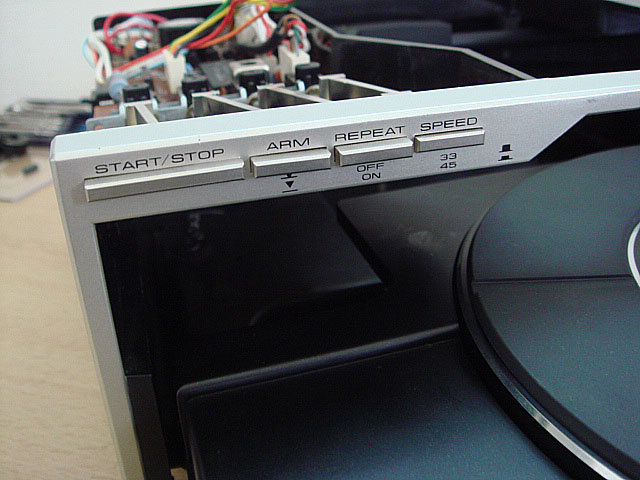

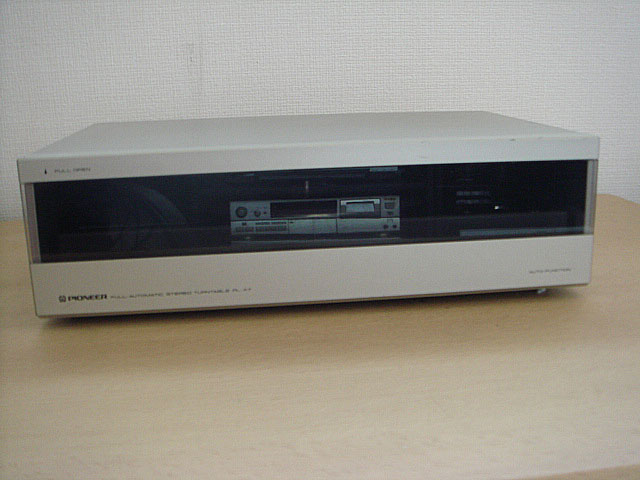

動作検証ができたので前面パネルを入れ、重い金属ボディを留めて完了です。
